Модификация диагностических интерфейсов GT1/EDIC для компьютерной диагностики BMW по Wi-Fi с помощью DIS
Возможность использовать беспроводное соединение (для компьютерной диагностики, кодирования и программирования BMW по Wi-Fi) появилась в оригинальном диагностическом приборе MoDiC 3, когда диагностический интерфейс (оранжевую головку) отделили от диагностического компьютера (планшета MoDiC 3). С этого момента, все дальнейшие версии DIS стали поддерживать беспроводную связь на программном уровне.

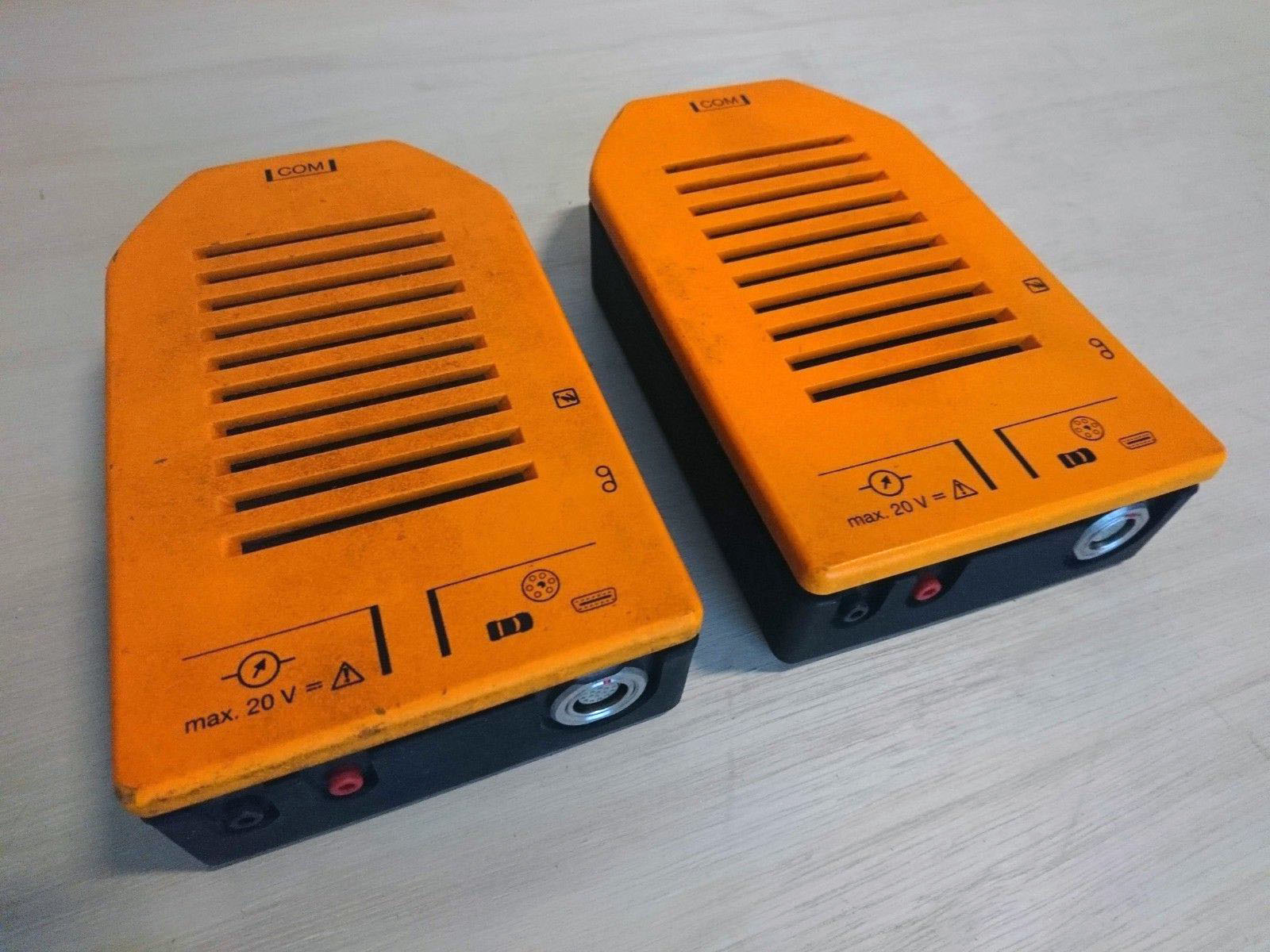

Оранжевая диагностическая головка и планшет MoDiC 3, производства фирмы Kontron, имеют PCMCIA Wi-Fi карты Netwave AirSurfer Wireless, стандарта IEEE 802.11 2.4GHz. Операционная система SCO OpenServer и диагностическое программное обеспечение BMW DIS не имеют универсальной программной и аппаратной совместимости между модиками, поэтому активировать беспроводную связь в DIS можно только между двумя одинаковыми Wi-Fi картами AirSurfer и только между оранжевой головкой и планшетом MoDiC 3. Любые попытки подключить головку по радиосвязи к другому модику или компьютеру (например, IBM T30) обречены на провал.

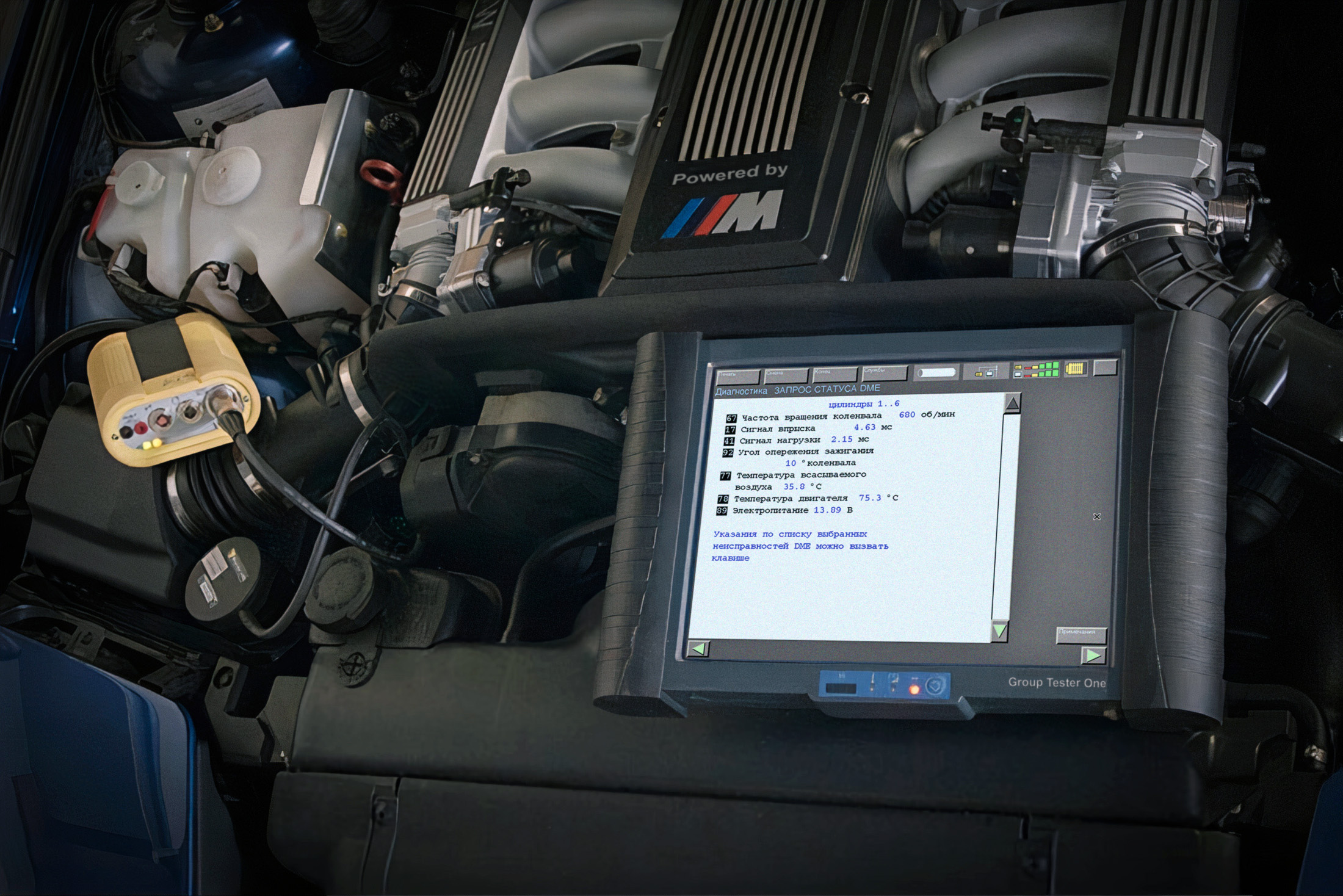

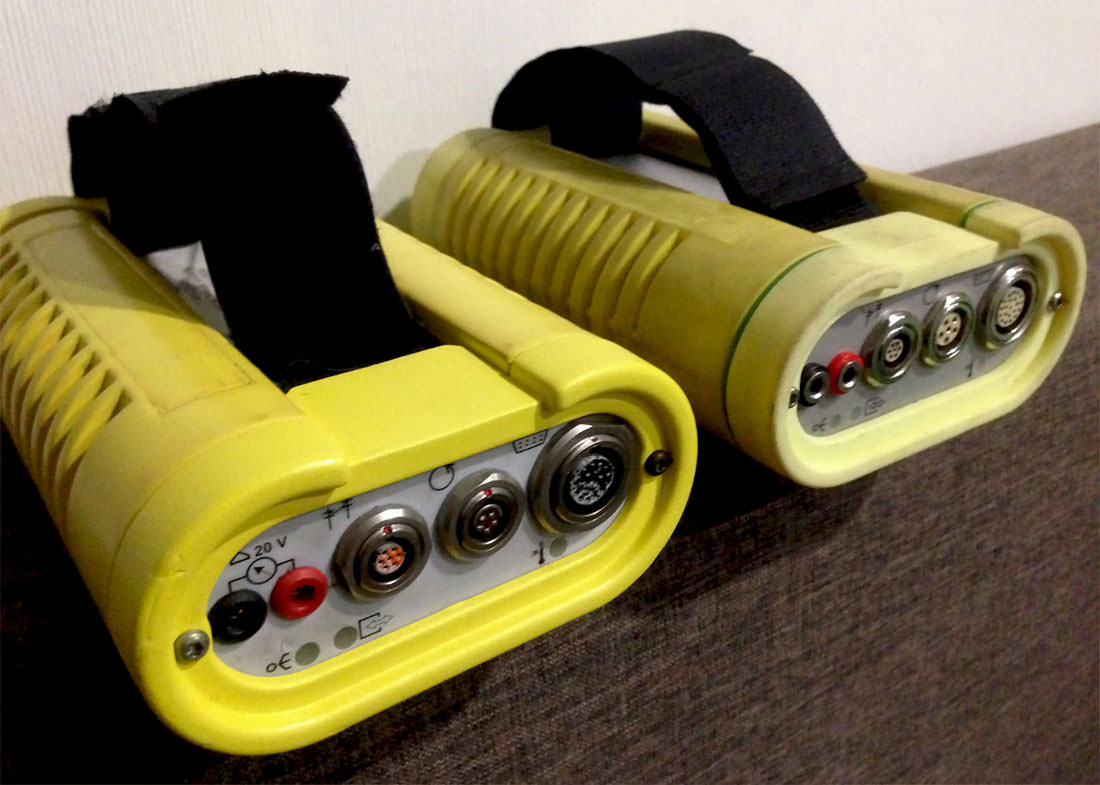

На смену MoDiC 3 пришли диагностические приборы BMW DISPlus и Group Tester One (GT1/MoDiC 4), а вместе с ними и новый диагностический интерфейс — BMW EDIC (жёлтая головка).
Все три диагностических прибора имеют PCMCIA Wi-Fi карты Symbol Technology Spectrum24 LA3021, стандарта IEEE 802.11 2.4GHz. Как и в случае с MoDiC 3, активировать беспроводную связь в DIS можно только между этими тремя приборами. Все драйверы и настройки в DIS жёстко привязаны к конкретным компонентам оригинальных диагностических приборов.
В теории, установка в ноутбук IBM T30 такой же Wi-Fi карты и нативная установка на него DIS должна позволить активизировать радиосвязь между ноутбуком и жёлтой головкой. Но у меня не получилось это реализовать (DIS просто не находил головку)
В IBM Thinkpad T30 нет ничего волшебного. Некоторые индивиды утверждают, что DIS работает на T30 потому что он имеет почти такую же материнскую плату, что и BMW Group Tester One. Но это абсолютно не так:
IBM T30 — имеет типичную материнскую плату для ноутбуков производства IBM тех времён.
Group Tester One — имеет специализированную материнскую плату для промышленного производства ПК от Fujitsu-Siemens.
DIS можно установить на любой компьютер, аппаратное обеспечение которого максимально схоже с начинкой планшета Group Tester One: поколением процессора, чипсета и общей компоновкой оборудования.
Вывод — любые попытки использовать штатную функцию радиосвязи, для подключения диагностической головки к DIS, установленному нативно на IBM T30 или виртуальную машину VMware, обречены на неудачу. Без планшетов MoDiC 3, GT1 или стационарного комплекса DISPlus можно забыть про использование заводского Wi-Fi соединения.
Но невелика потеря. IEEE 802.11 — это самый первый стандарт Wi-Fi, появившийся в 1997 году. Имеет всего 2 скорости передачи данных 1 и 2 Мбит/с, а также полное отсутствие обратной совместимости с последующими стандартами 802.11a/b/g/n/ac. Достаточно потерять прямую видимость между планшетом и головкой или отойти всего на 5 метров, как DIS потеряет связь с головкой.
Так что же делать?
Главное для нас отличие между диагностическими интерфейсами (головками) приборов MoDiC 3 и Group Tester One состоит в том, что оранжевая головка (MoDiC 3) для проводного соединения использует стандарт RS-232 (COM-порт), а жёлтая головка (GT1) стандарт Ethernet. Привычный нам сетевой кабель. Который имеет большую обратную совместимость. Ей мы и воспользуемся.
DIS имеет множество способов связи с жёлтой головкой, но нас интересует только прямой способ связи по сетевому кабелю. Так как это единственный возможный способ подключить жёлтую головку к DIS, установленному на виртуальную машину VMware.
Наша задача — подключить жёлтую головку к компьютеру по Wi-Fi, но при этом заставить DIS думать что мы используем сетевой кабель.
Достаточно подключить в конец сетевого кабеля диагностической головки Wi-Fi маршрутизатор и передавать пакеты данных "по воздуху". А благодаря универсальности и обратной совместимости Ethernet, можно использовать самые современные стандарты Wi-Fi 802.11n/ac. Что позволит получить надёжное беспроводное соединение даже в десятках метров между жёлтой головкой (GT1) и компьютером с DIS, установленным на виртуальную машину VMware. DIS даже не узнает о дополнительном узле в сети и будет считать, что мы по-прежнему используем только сетевой кабель.
Пакеты данных DIS <—> GT1 можно передавать даже через интернет, что позволит находиться в тысячах километрах между диагностическим интерфейсом EDIC и компьютером с DIS. Главное не выходить за TTL.
На самом деле, беспроводным можно сделать и COM порт соединение, используя в промежутках два Wi-FI или Bluetooth преобразователи. По схеме: оранжевая головка <—> преобразователь <—> "воздух" <—> преобразователь <—> ноутбук с DIS. Но даже по проводному COM соединению подключить оранжевую головку к DIS, установленному на виртуальную машину VMware, является практически нерешаемой задачей (у меня не получилось), не говоря о попытках создания беспроводного соединения. MoDiC 3 — не самый удачный прибор.
И как это сделать?
Покупаем любой миниатюрный Wi-Fi маршрутизатор, например: TP-Link TP-WR702N, TP-Link TL-MR3020, Mikrotik mAP lite. Не нужно покупать большой домашний роутер, мы всё таки создаём компактное решение. Маршрутизатор питается от 5 вольт. Поэтому нам потребуется любой миниатюрный преобразователь питания 12В — 5В с конденсаторами высокой ёмкости. Во время запуска двигателя, стартер потребляет большой ток и в бортовой сети автомобиля появляются: помехи, наводки и скачки напряжения. Без качественного преобразователя питания роутер будет постоянно глючить, перезагружаться или даже сгорит.

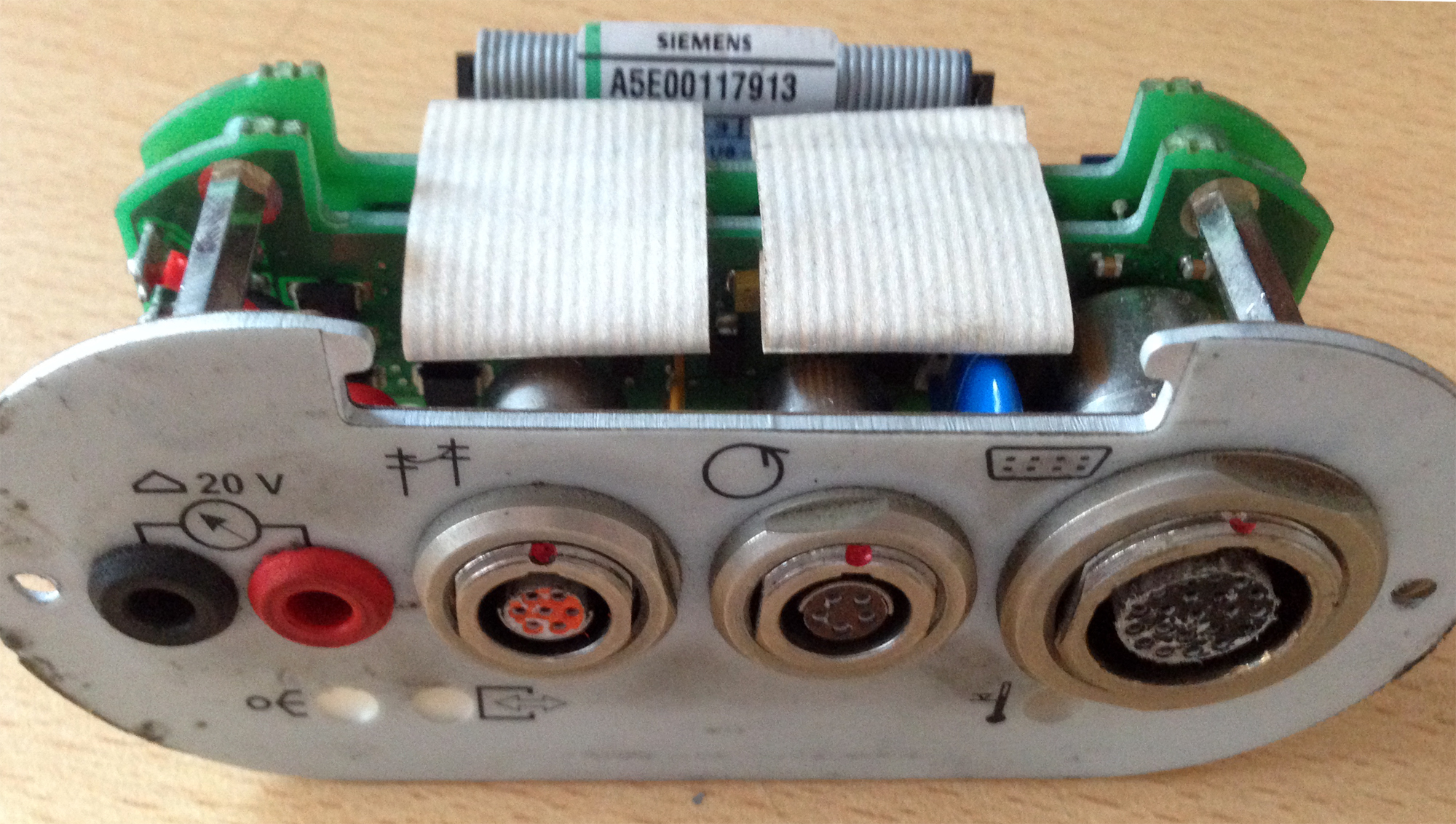

Для подвода 12 вольт к преобразователю питания можно задействовать неиспользующиеся измерительные разъёмы на лицевой стороне жёлтой головки (они правда ни к чему не подключены внутри головки). Но для этого придётся разобрать EDIC и перепаять провода, чтобы подать на измерительные разъёмы 12 вольт, которые диагностическая головка берёт из бортовой сети автомобиля.

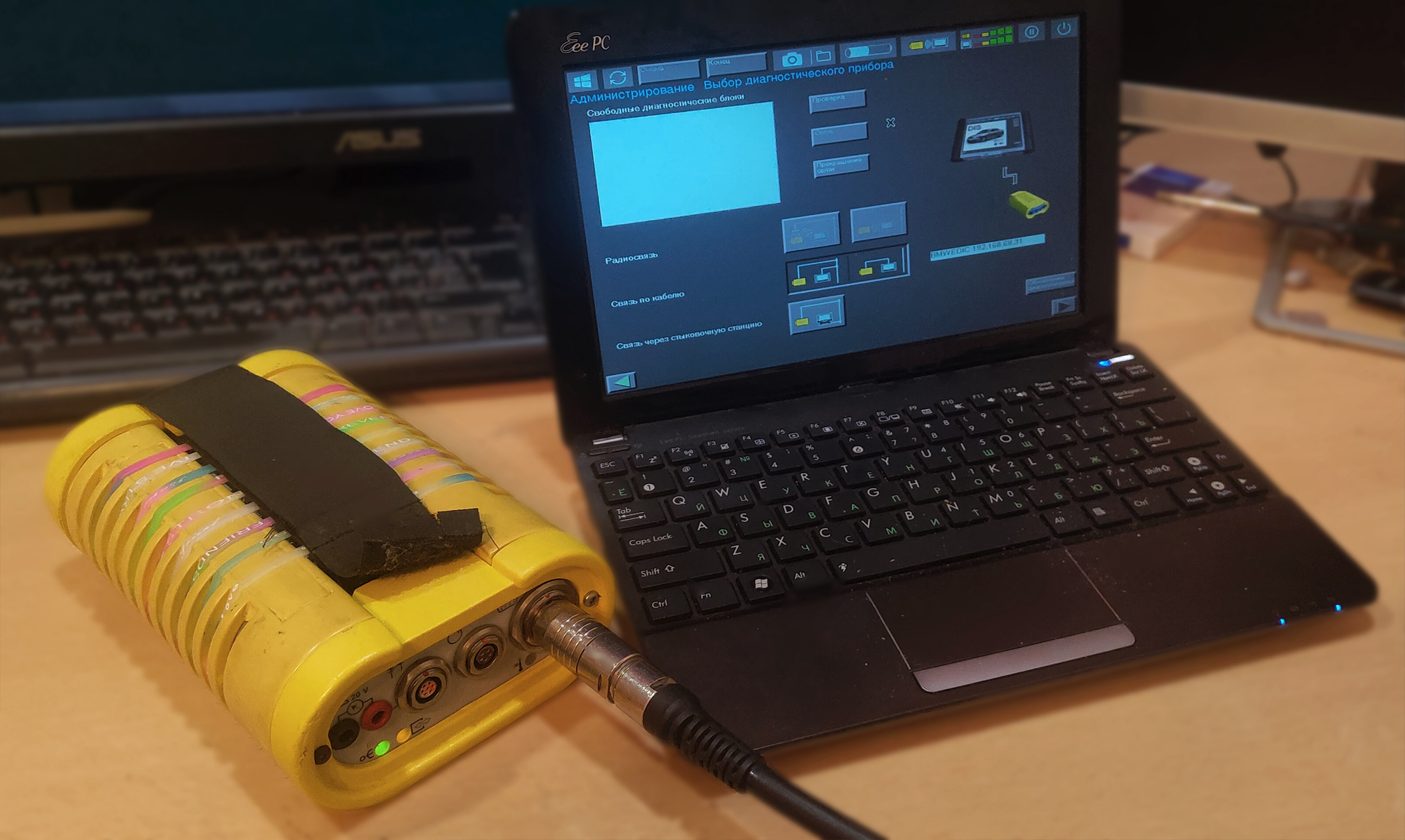

Подключаем: преобразователь питания к маршрутизатору, сетевой кабель от диагностической головки к маршрутизатору. Настраиваем маршрутизатор и подключаемся с компьютера к Wi-Fi точке доступа. В конце мы получаем беспроводное соединение EDIC с DIS.

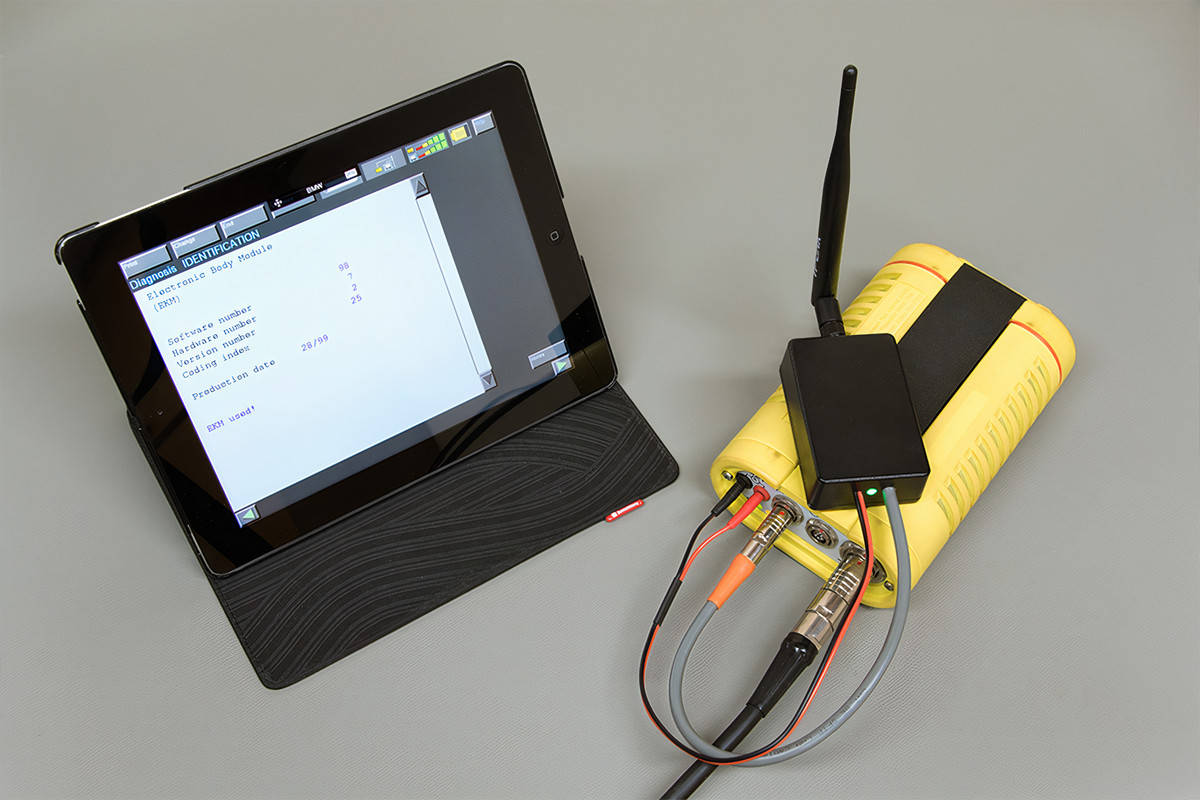

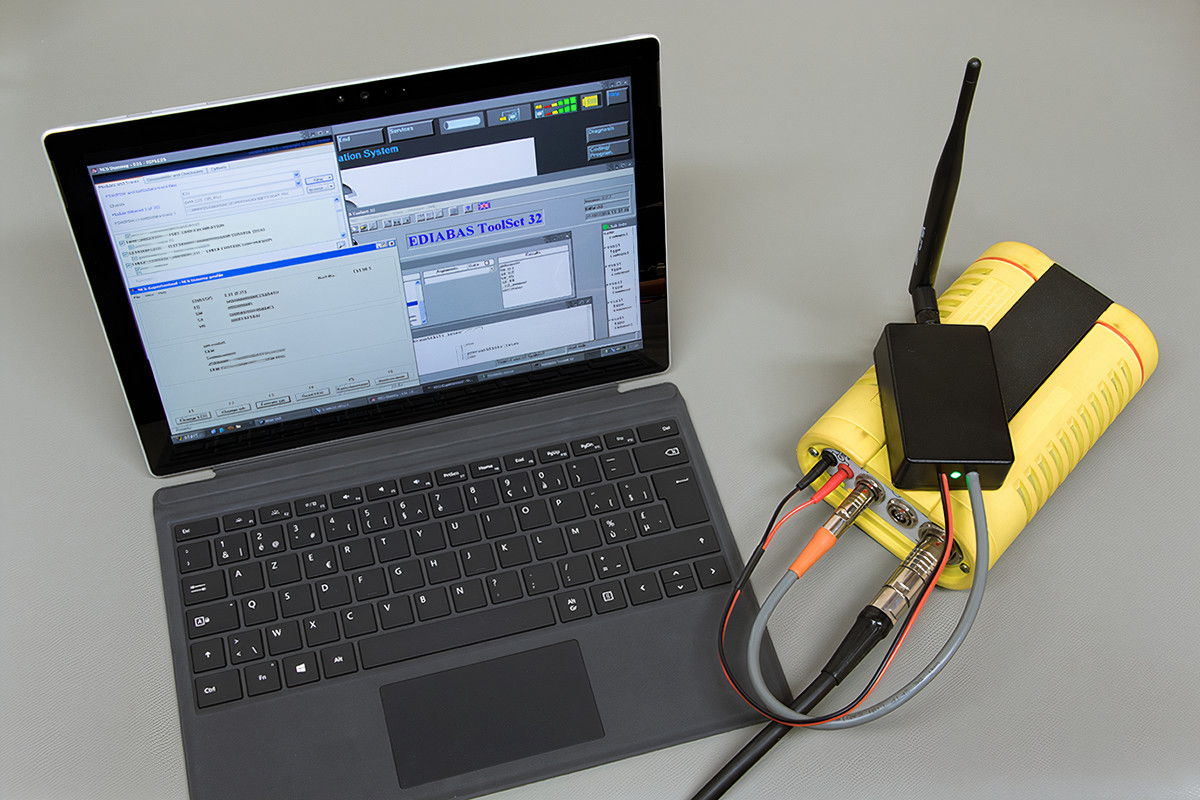

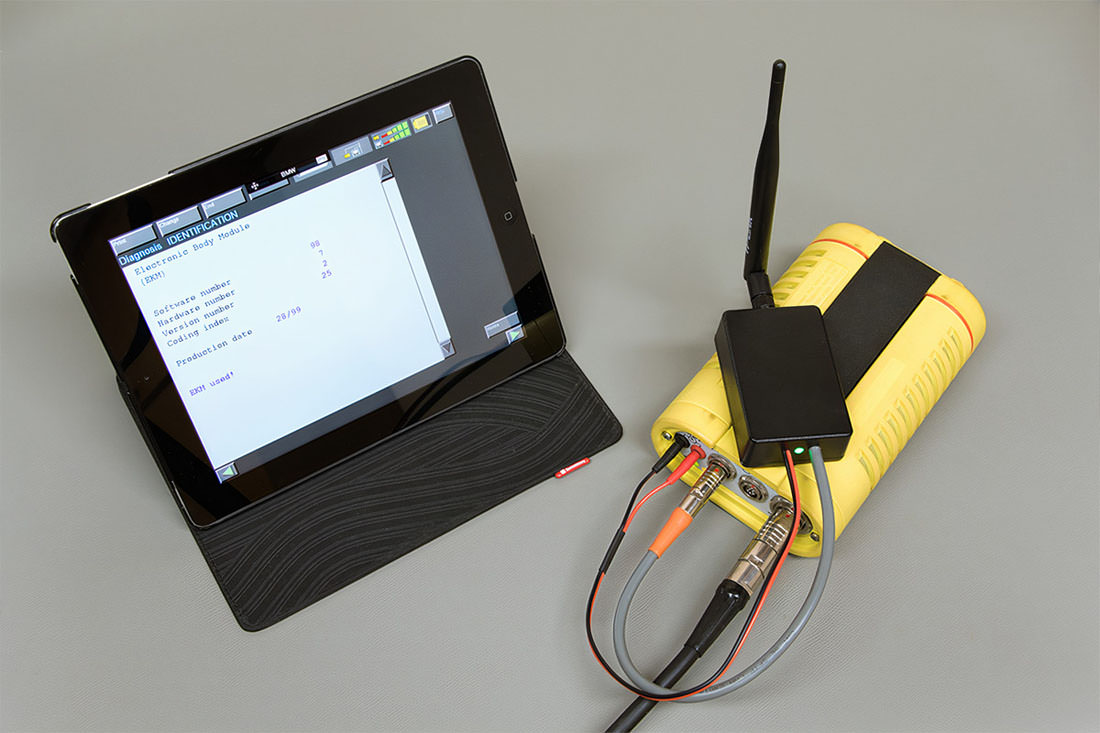

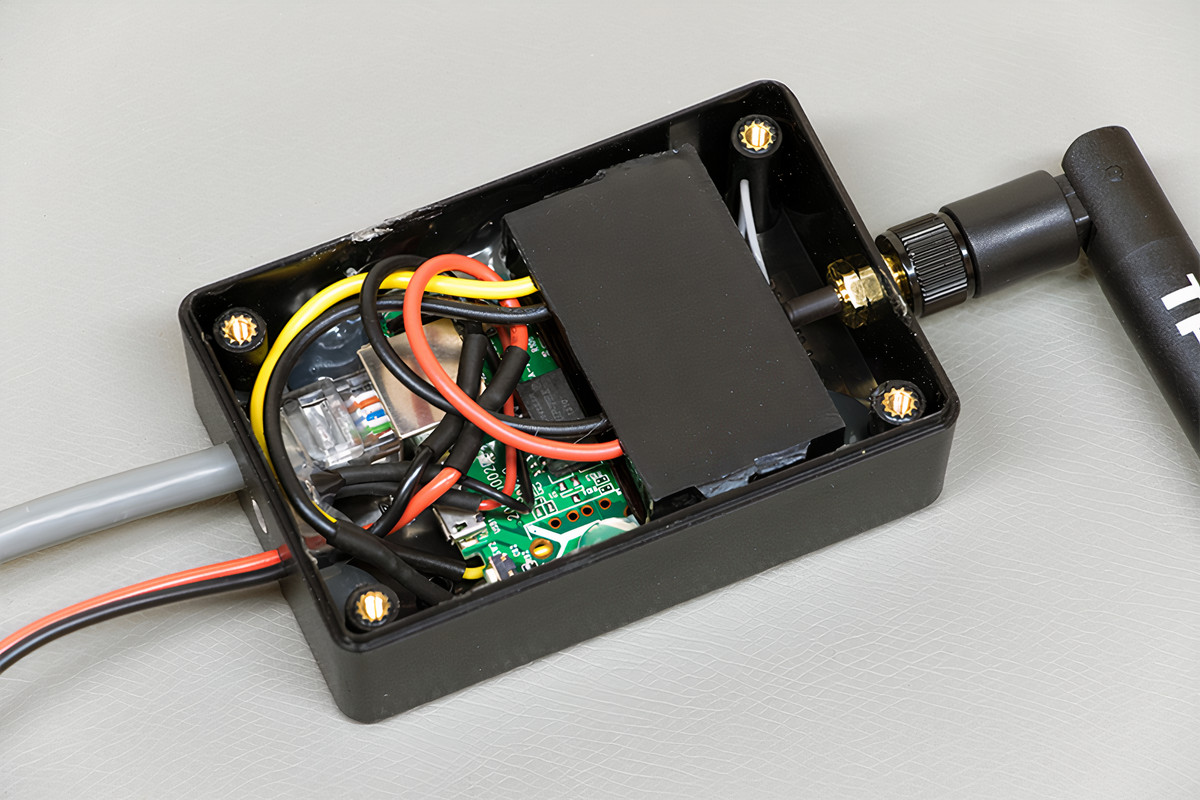

Данная реализация требует минимум вмешательства в диагностическую головку, но маршрутизатор и преобразователь питания будут находиться снаружи головки. Для удобства все компоненты Wi-Fi точки доступа были упакованы в одну коробку.
Как избавиться от внешней коробки?
Можно расположить все компоненты внутри диагностической головки точно так же, как это сделано в оригинальном EDIC. Потребуется гораздо больше вмешательства в головку, но результатом станет полное отсутствие компонентов Wi-Fi точки доступа снаружи. Я опишу процесс установки маршрутизатора внутри оригинальной жёлтой диагностической головки Siemens EDIC и её китайского клона.
Оригинальная диагностическая головка EDIC

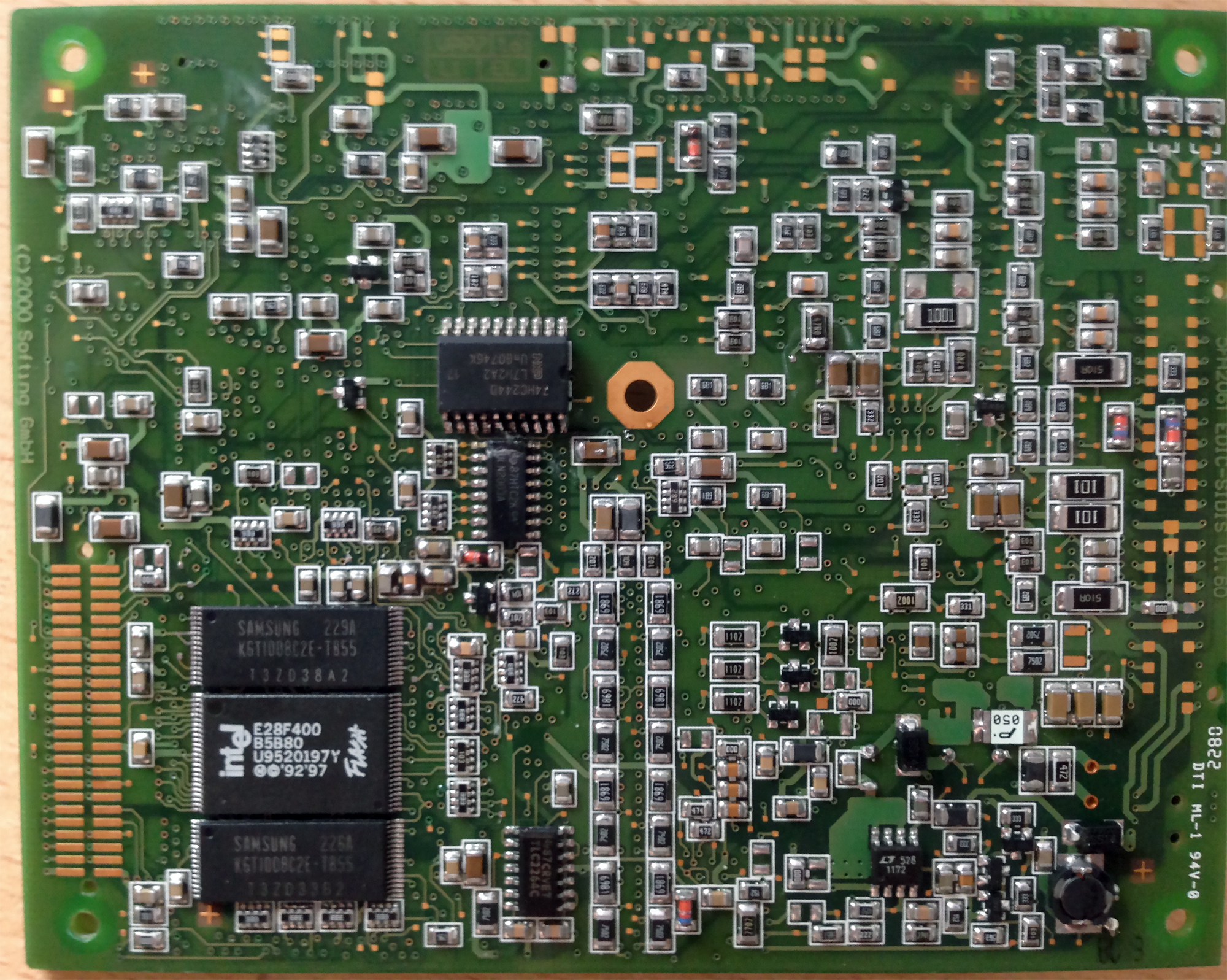

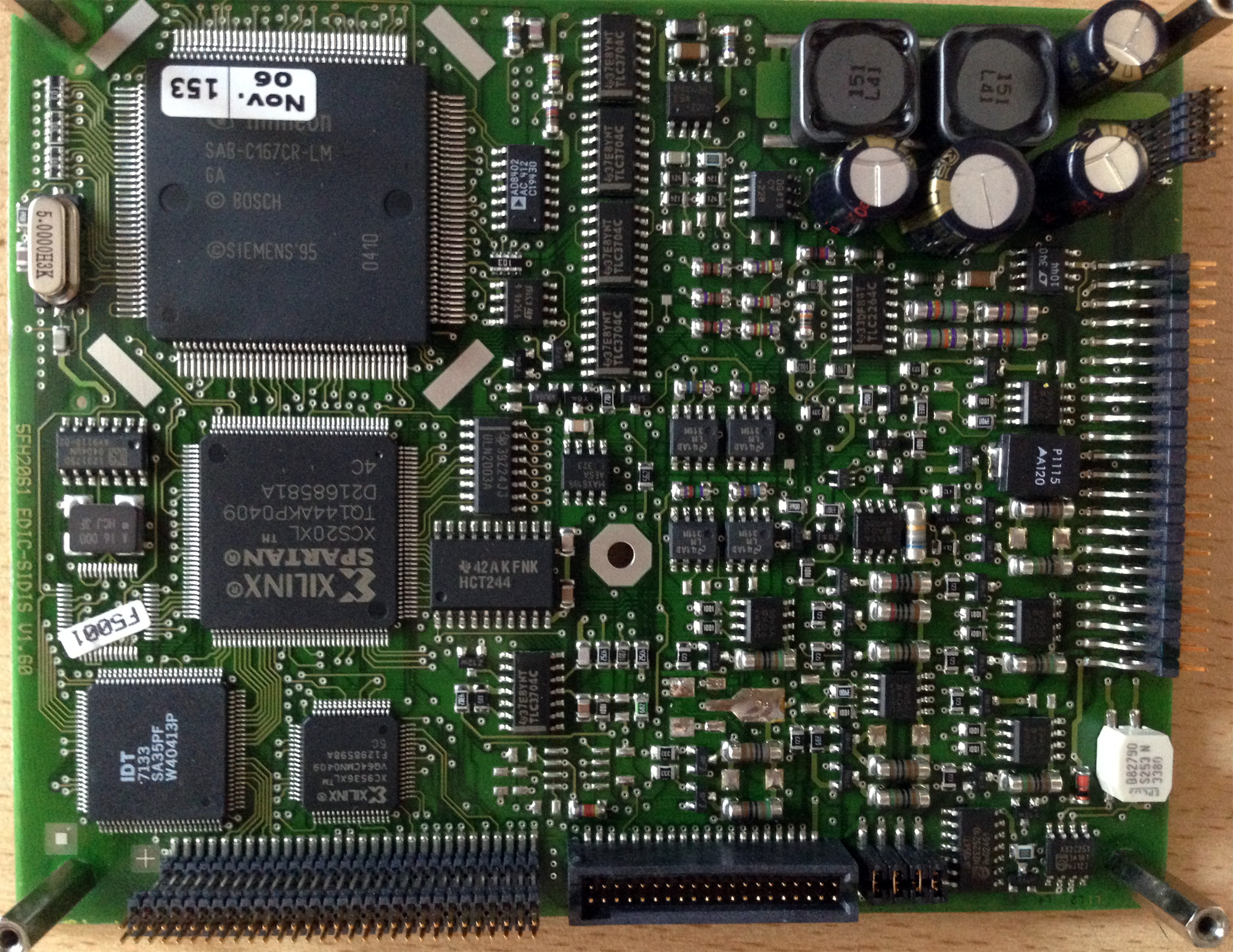

Полностью разбираем корпус жёлтой головки и аккуратно отделяем три внутренние платы друг от друга.

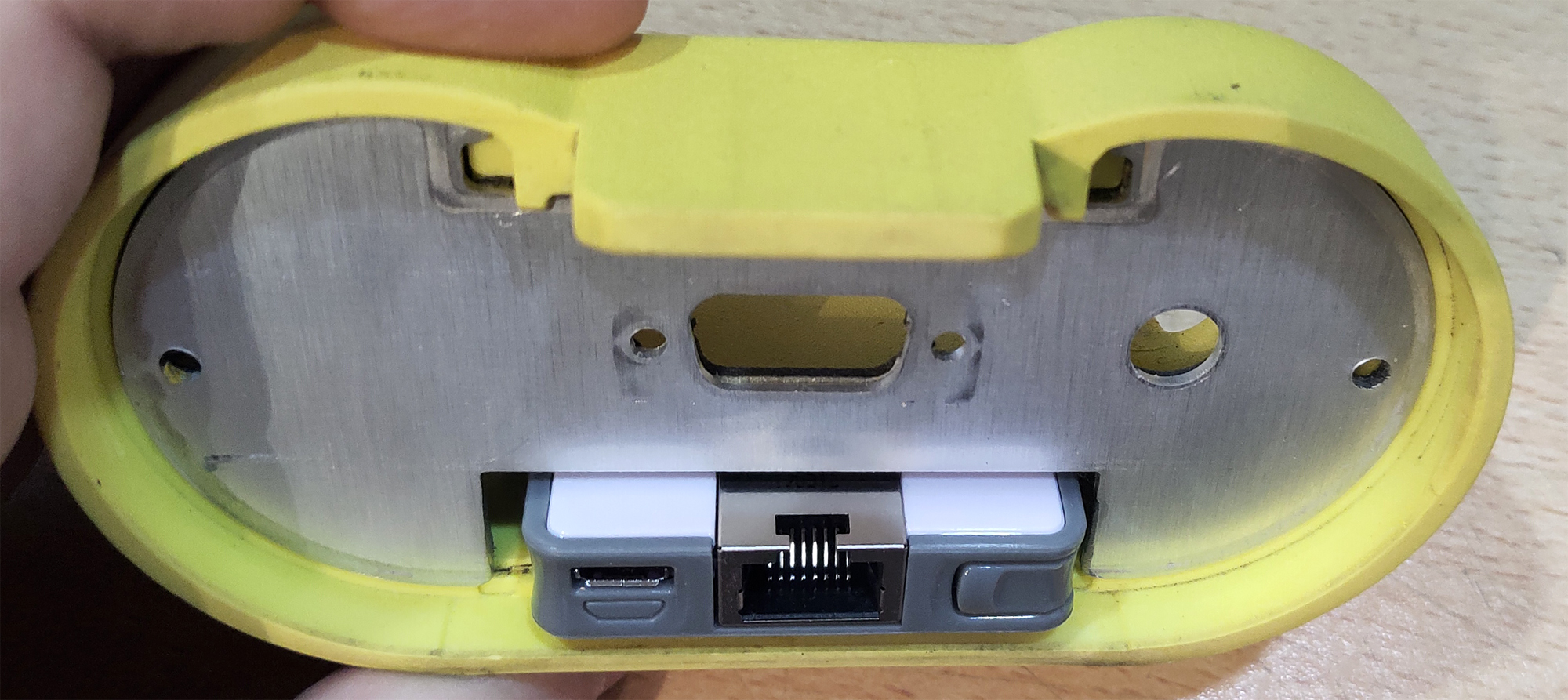

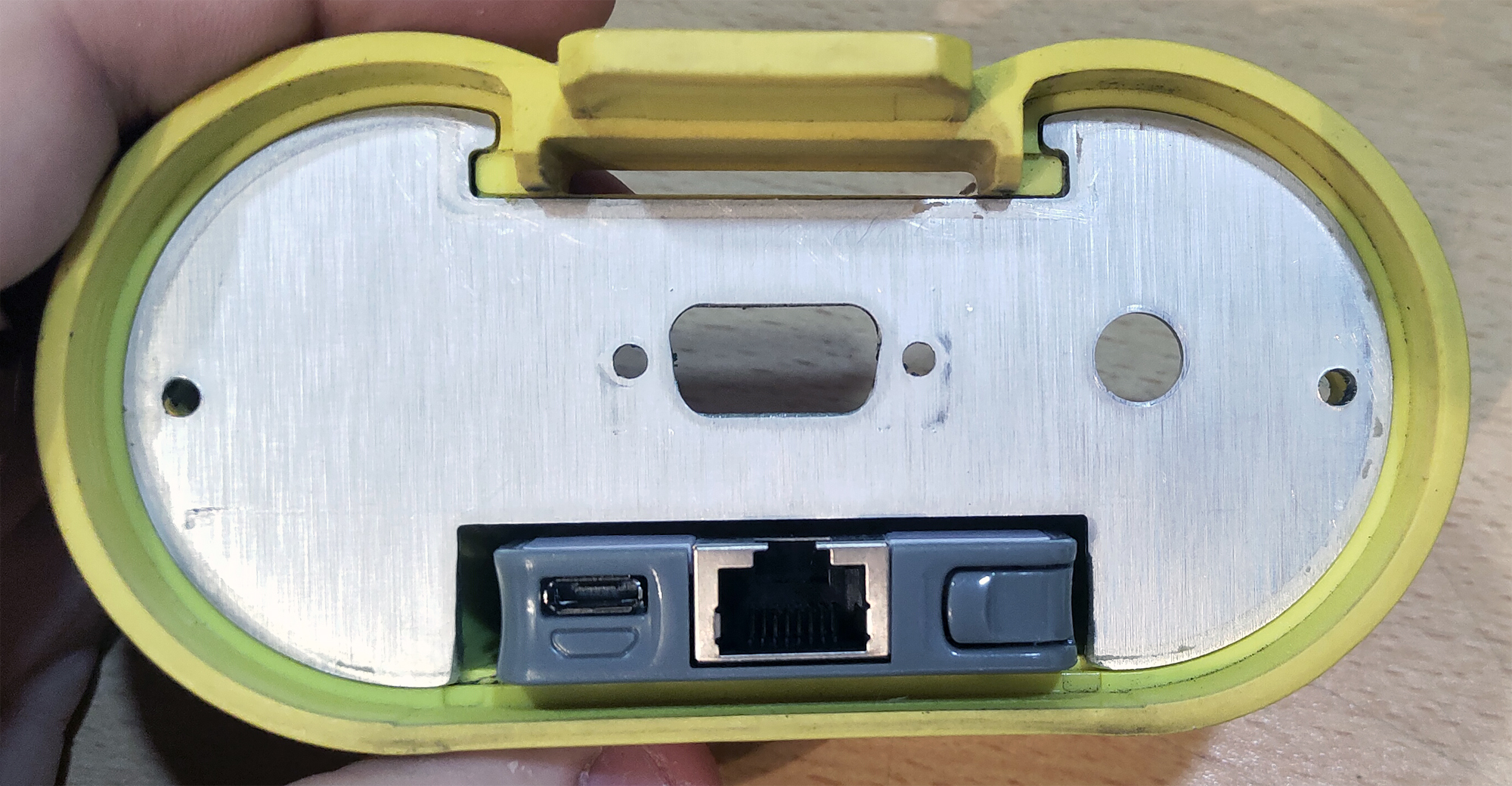

В качестве Wi-Fi точки доступа я приобрёл Mikrotik mAP lite. Это невероятно маленький маршрутизатор, наверное самый маленький из доступных на рынке. Даже не разбирая корпус, он может уместиться внутри корпуса головки.

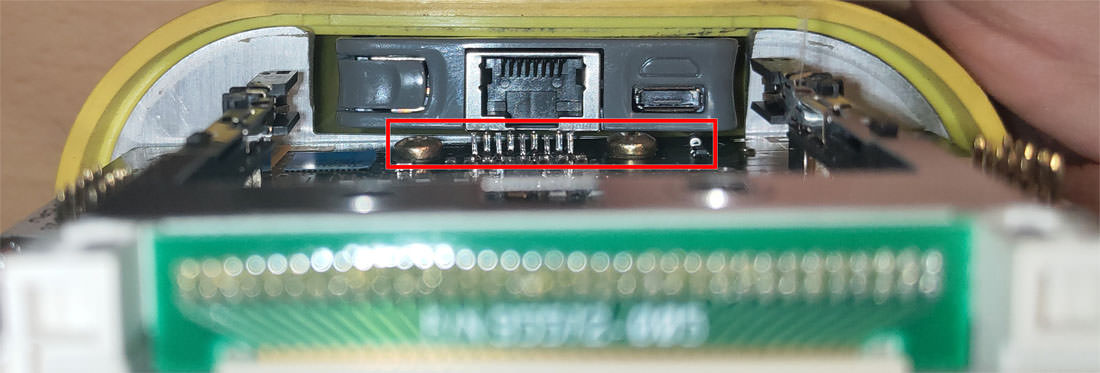

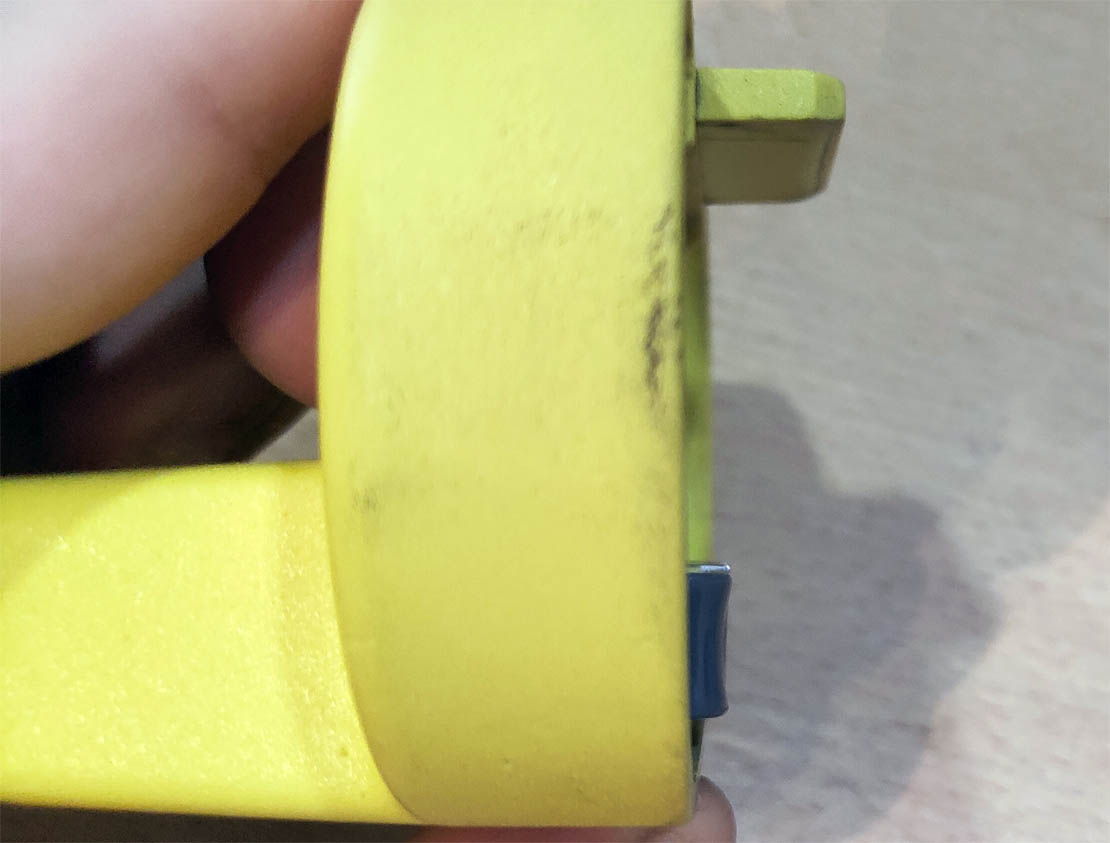

К сожалению, при сборке корпуса головки вместе с маршрутизатором, он всё таки будет задевать некоторые элементы компьютерной платы EDIC. Не хватает всего жалких полсантиметра.

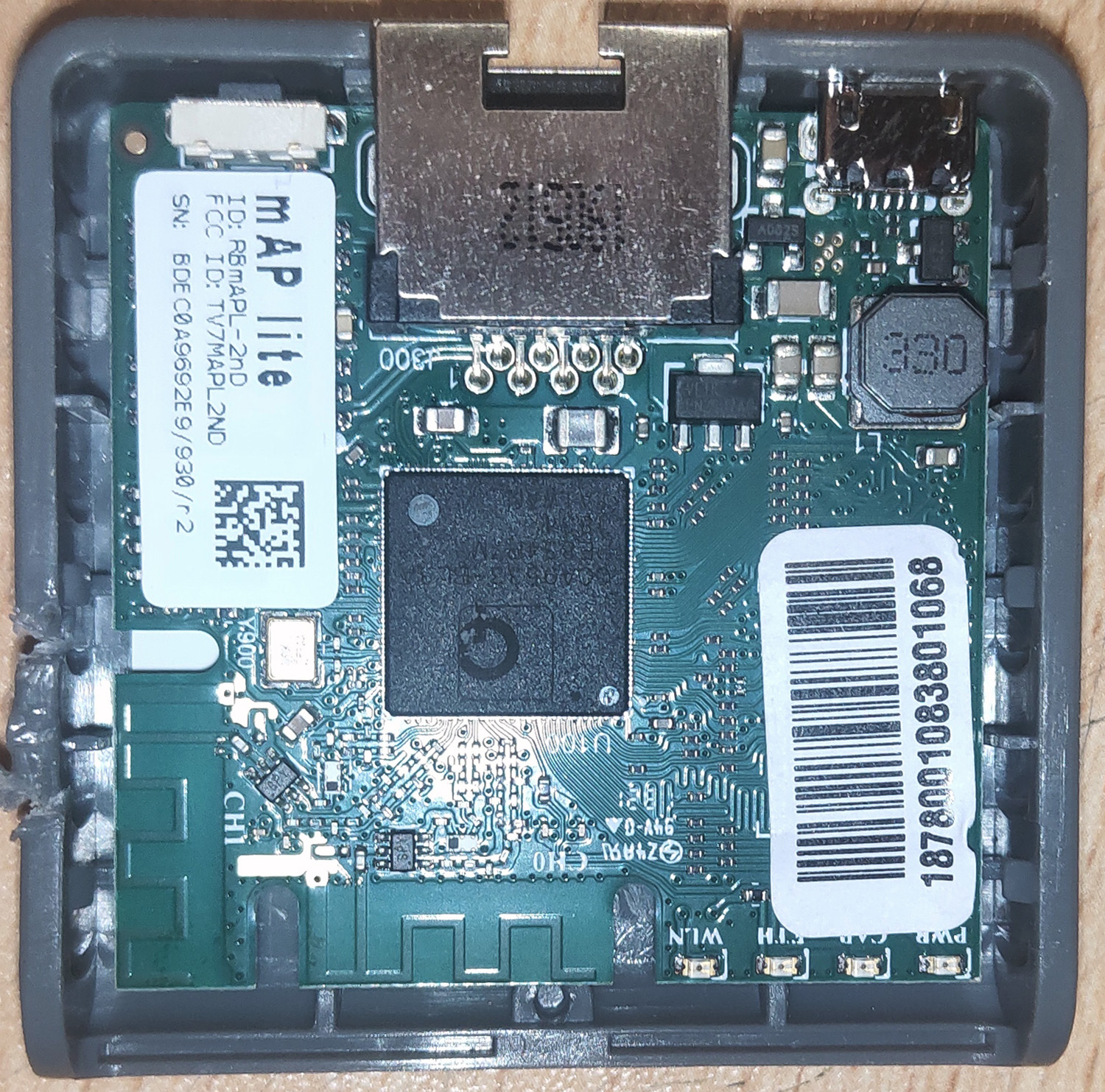

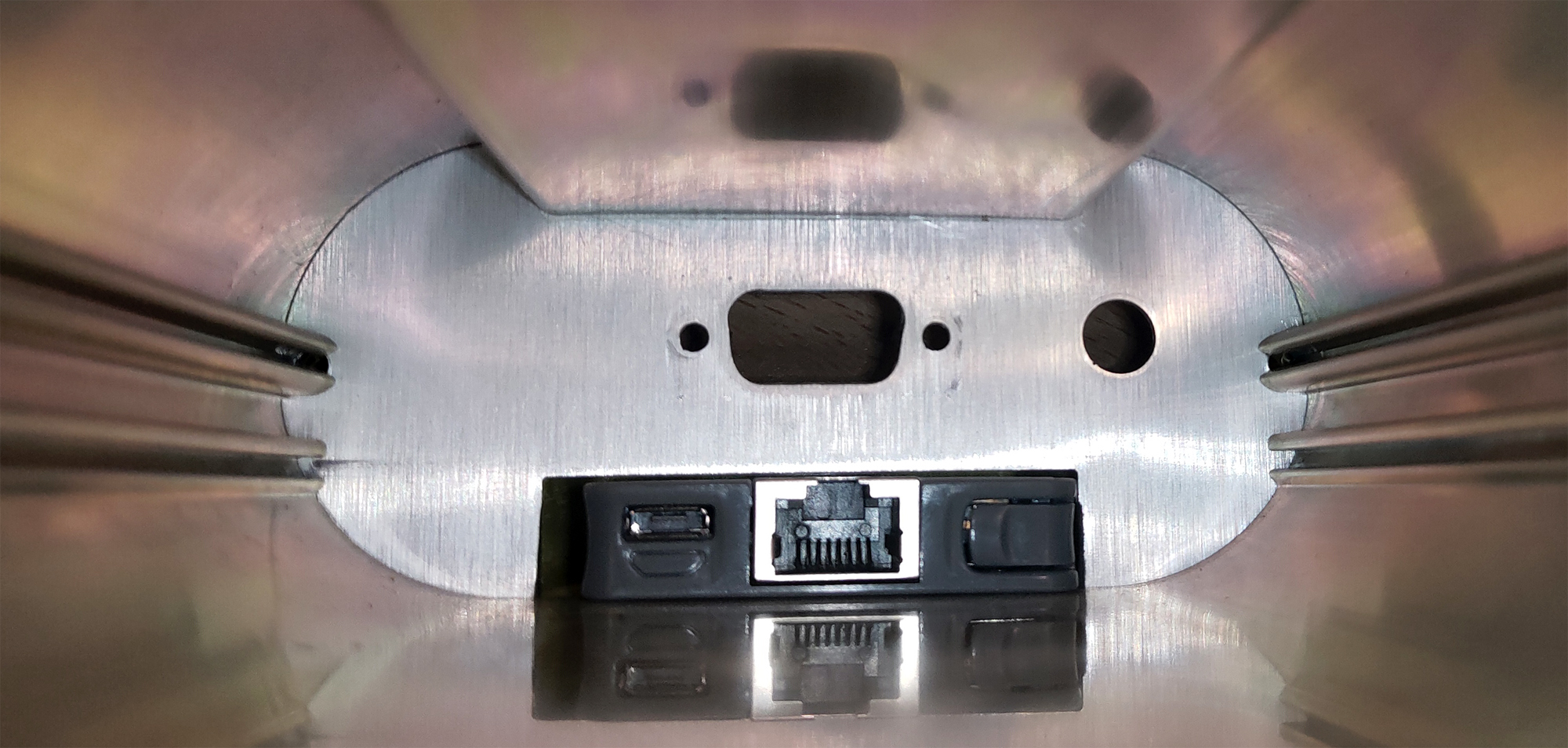

Маршрутизатор по-прежнему помещается, но в натяжечку. Можно оставить так, но тогда при сборке возможно снести элементы на плате головки, а можно разобрать корпус маршрутизатора и извлечь его плату. Чтобы получить те самые полсантиметра. Так и поступим.

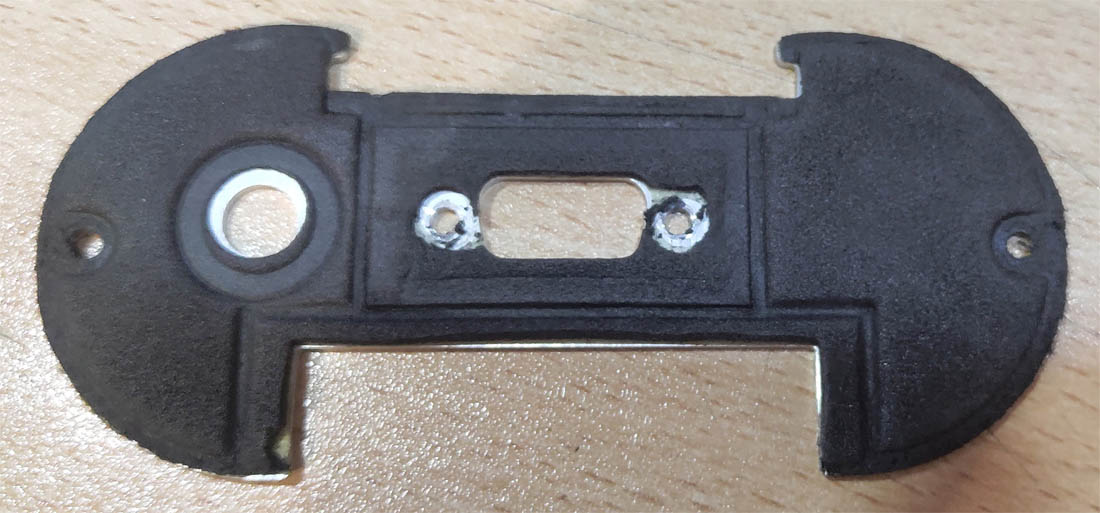

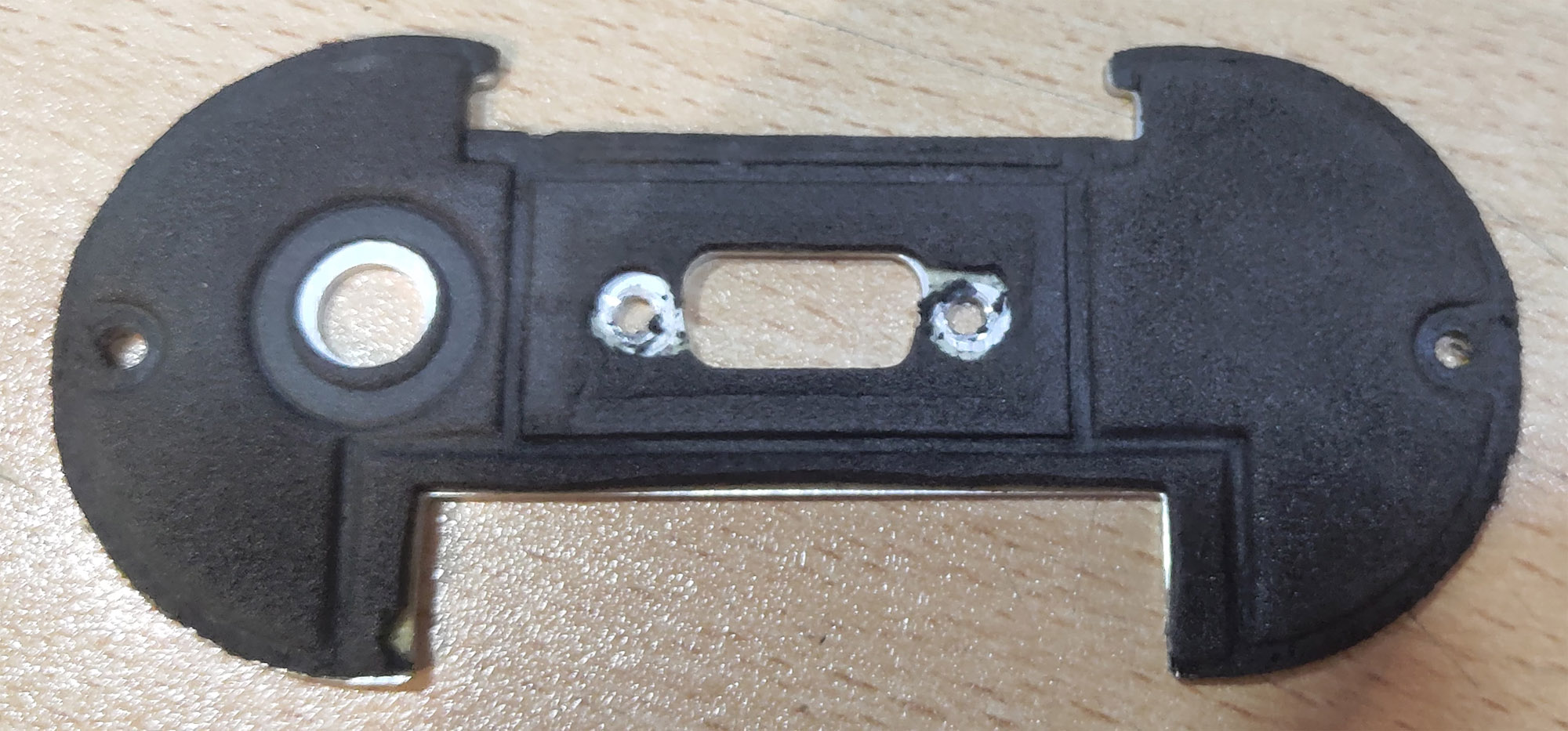

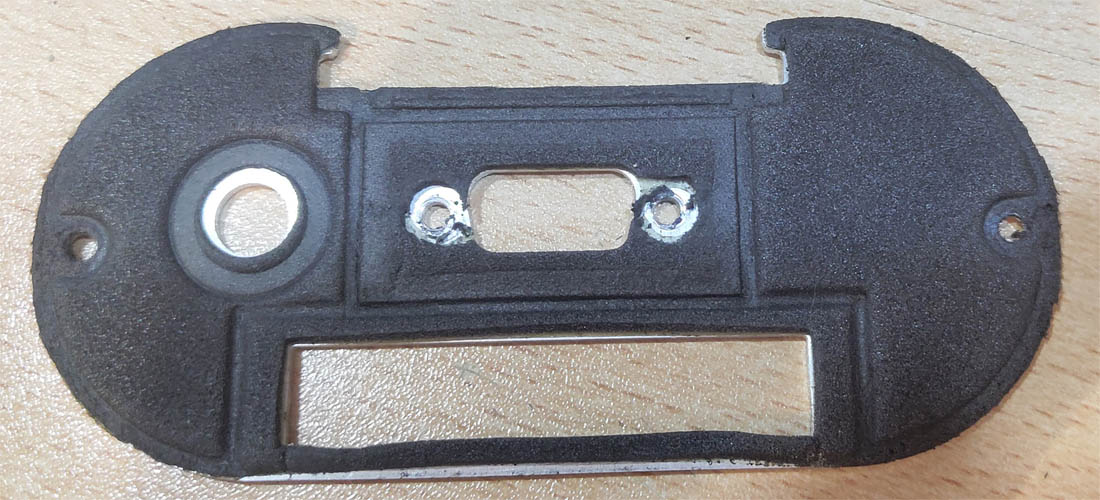

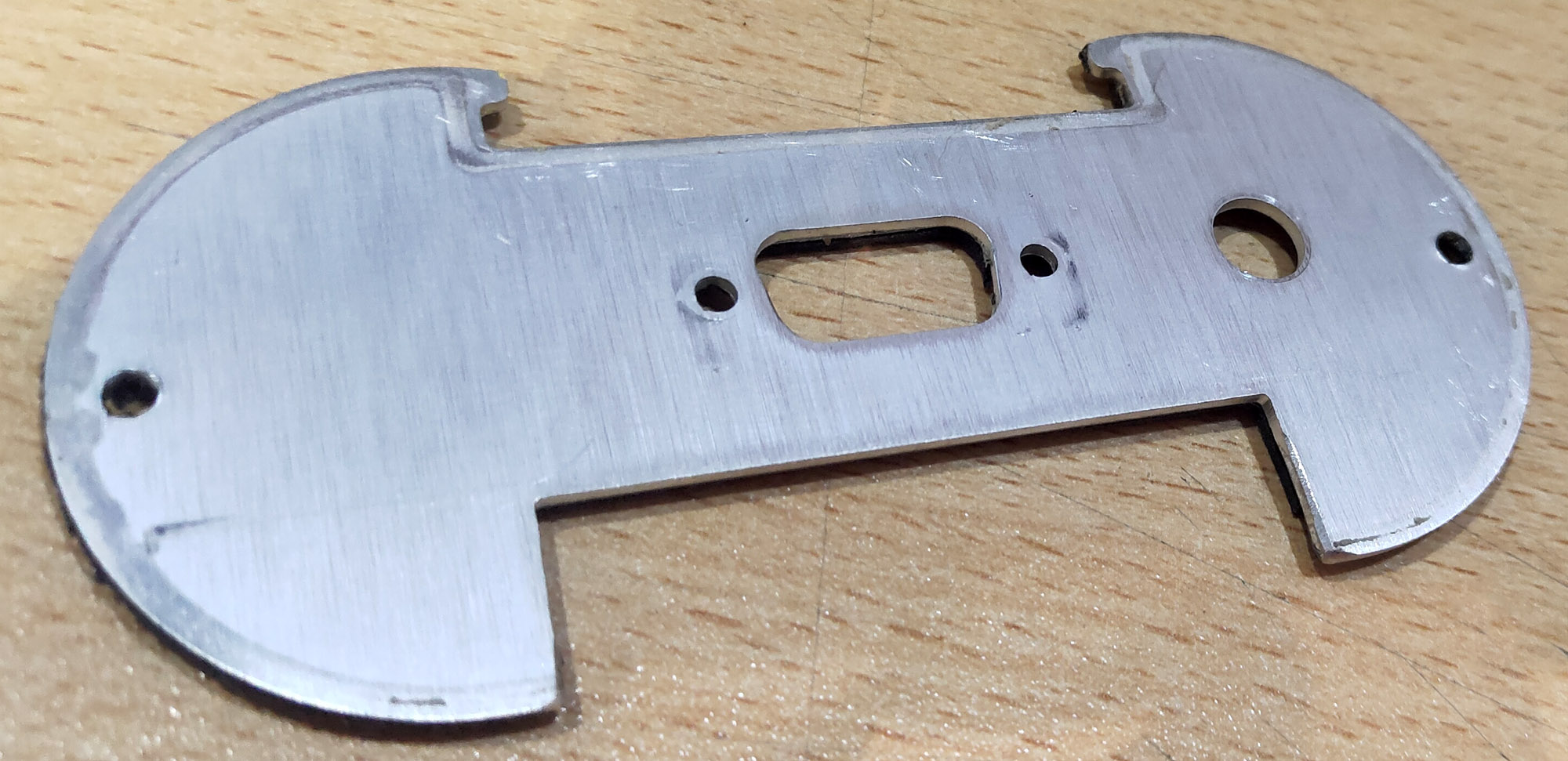

Удаляем алюминиевую перегородку с плашки корпуса головки, чтобы опустить плату маршрутизатора на пару миллиметров ниже.
Маршрутизатор питается от 5 вольт. В случае с расположением маршрутизатора снаружи головки, нет проблем с размерами преобразователя питания 12В — 5В. Внутри корпуса головки мы жёстко ограничены в свободном пространстве и не сможем уместить мощный преобразователь питания. Обеспечить стабильное питание маршрутизатора — главная задача всей модификации диагностической головки. Без этого не получится добиться качественного беспроводного соединения. Нас ожидают постоянные глюки, обрывы связи и перезагрузки маршрутизатора по любому чиху бортового напряжения автомобиля. На рынке нет качественных миниатюрных преобразователей питания. Всё производит Китай, и в любом случае преобразователь придётся самостоятельно доработать напильником.

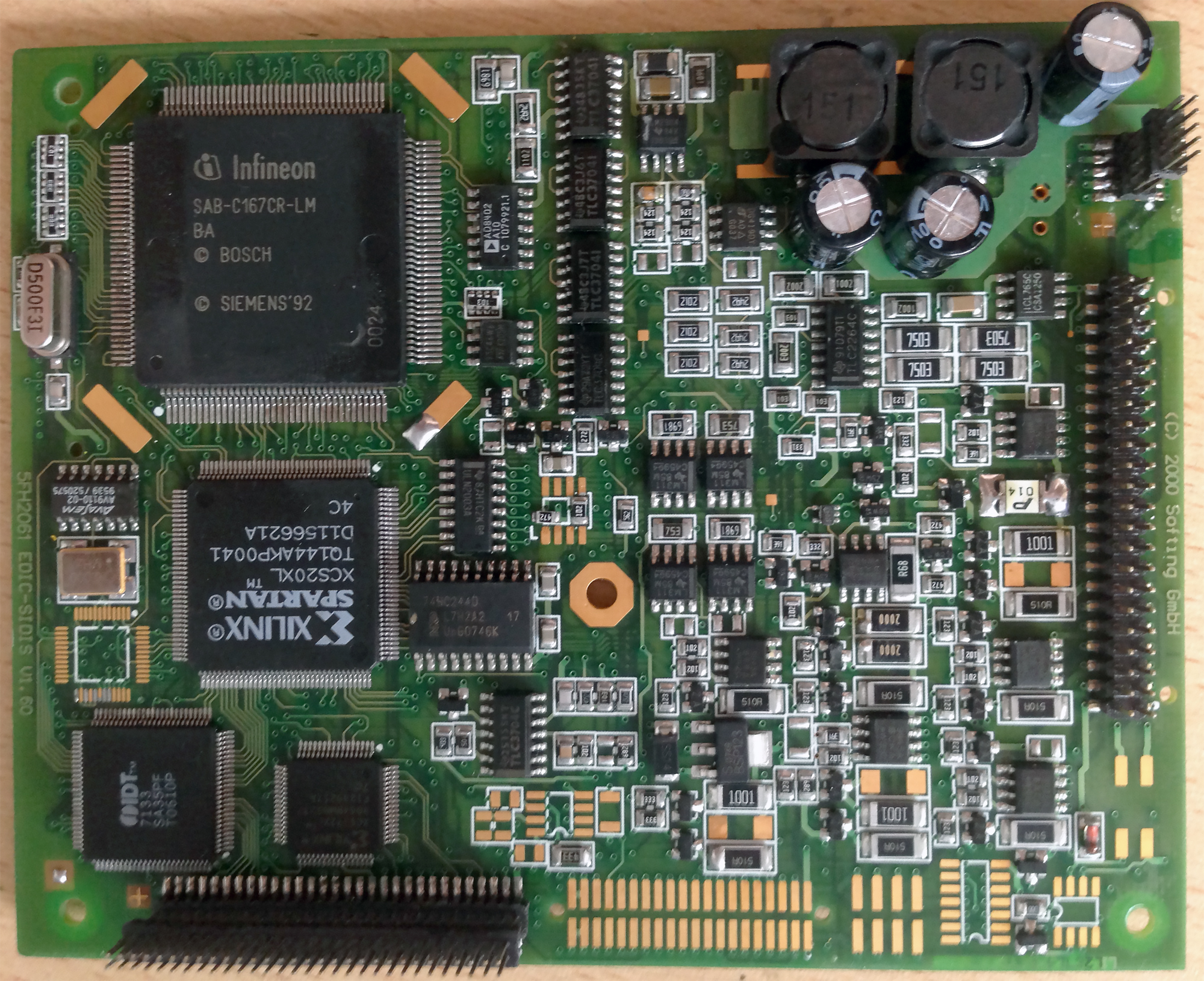

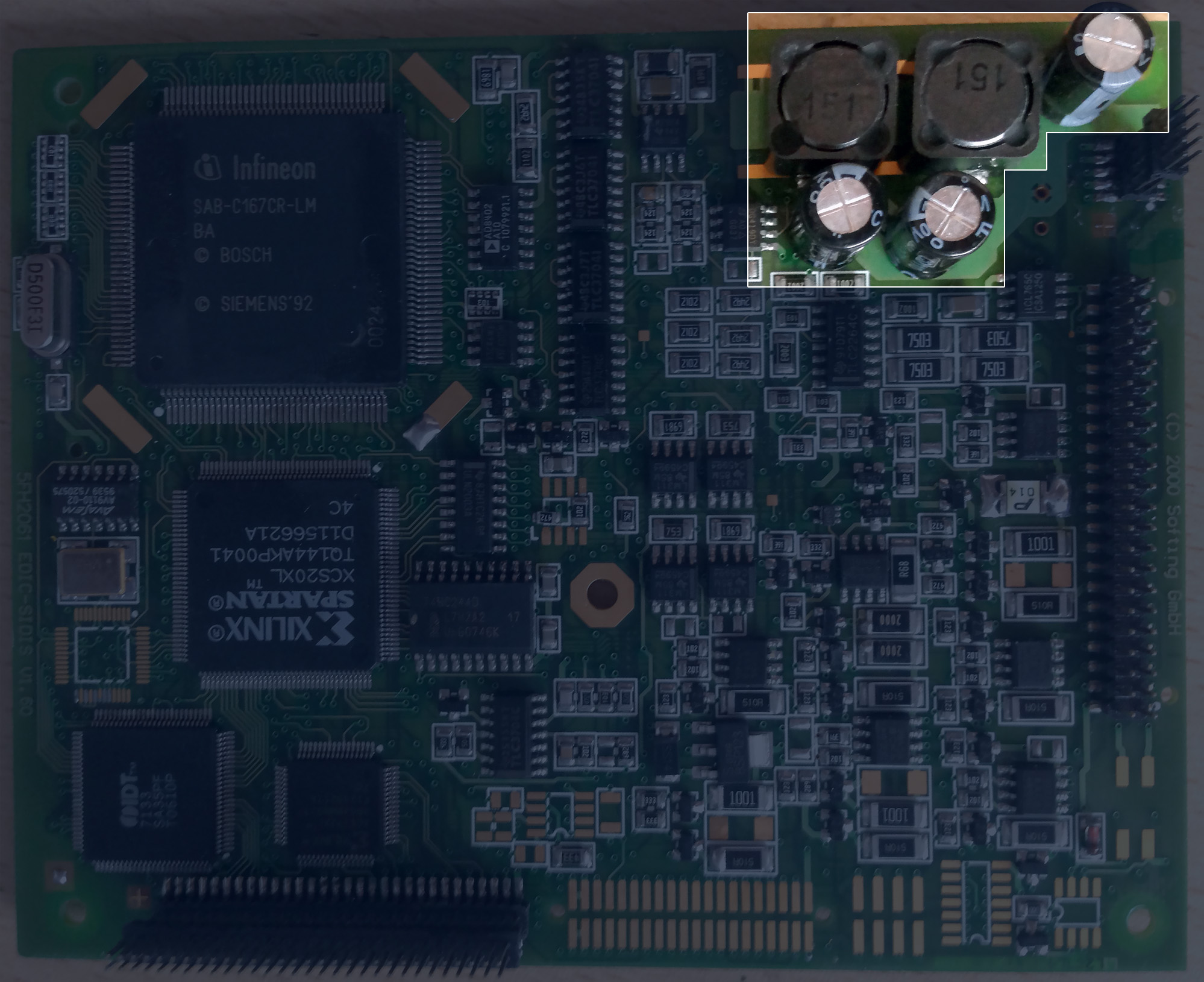

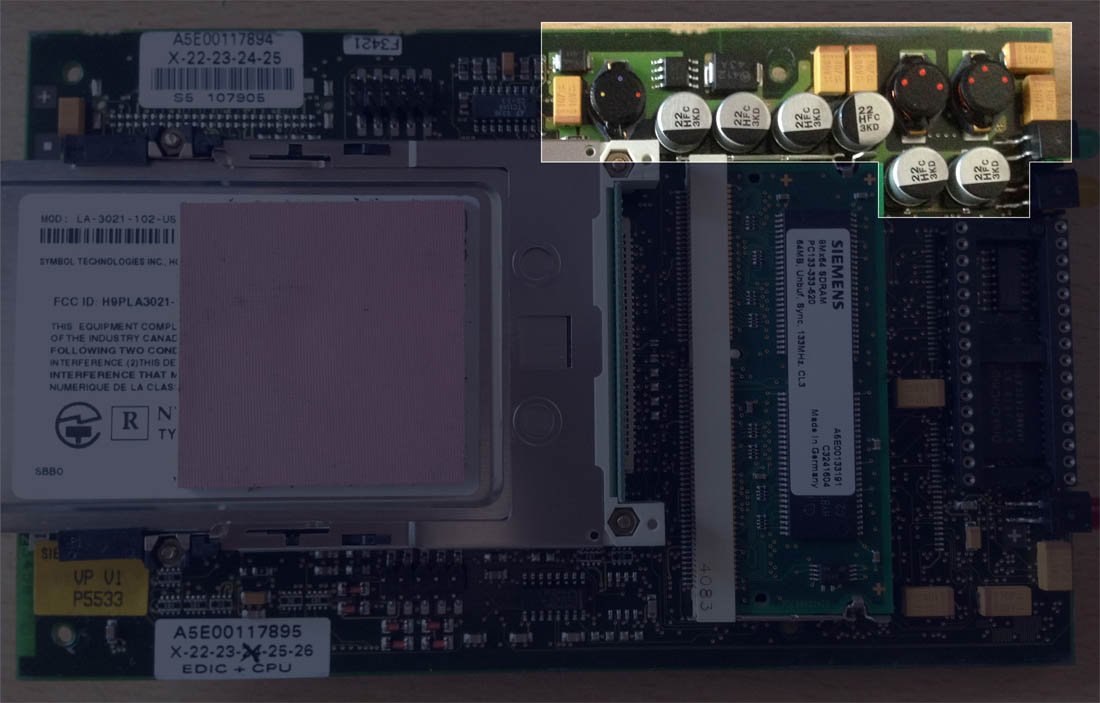

Диагностическая головка имеет два очень мощных и качественных блока питания. Точно таких же, какие используются во всех стационарных компьютерах. За исключением того, что компьютерный блок питания преобразует переменный ток 220В в три шины питания постоянного тока: 3В, 5В и 12В. А блоки питания головки преобразуют постоянные 12В автомобильной бортовой сети в шины питания постоянного тока 3В и 5В.

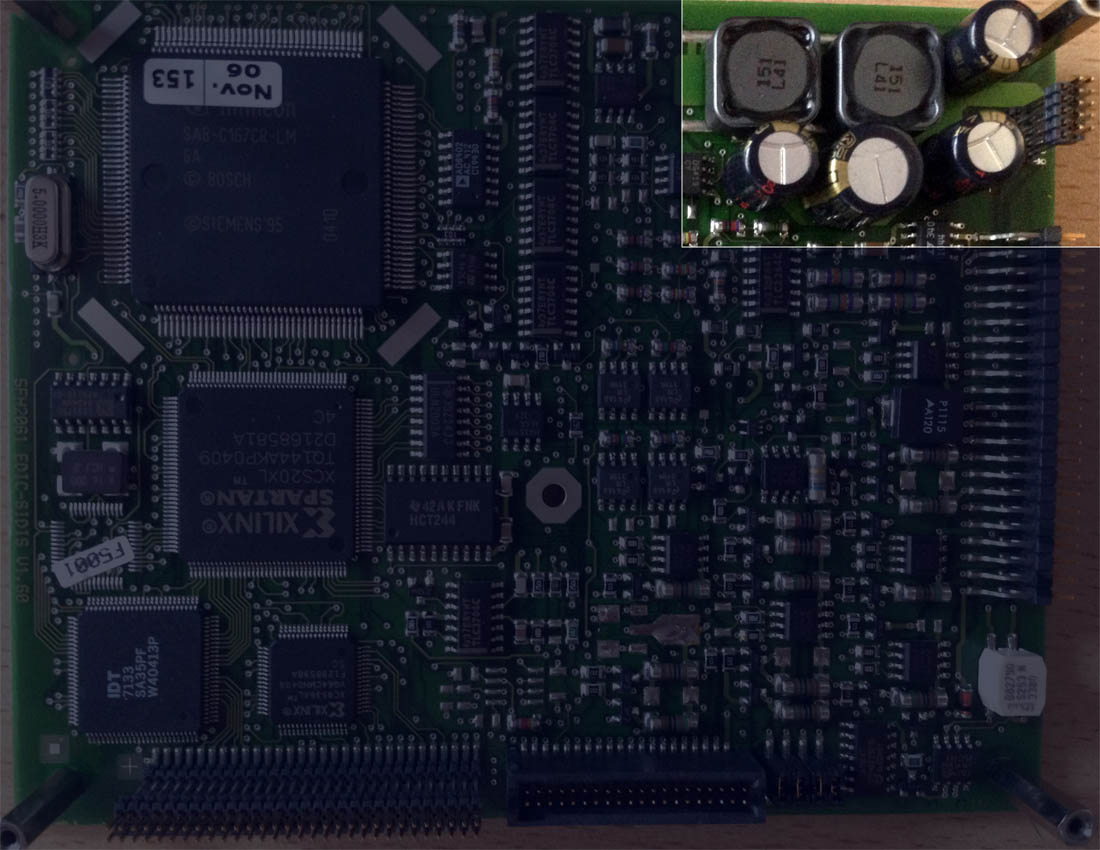

На самом деле, в преобразовании напряжения, стабилизации питания, защиты от КЗ и переполюсовки участвуют одновременно три платы жёлтой головки, а не каждая по отдельности.
К выходным шинам компьютерного блока питания мы без проблем можем подключить дополнительные потребители: жёсткие диски, дисководы, кулеры, светодиодную ленту. Материнская плата, процессор или видеокарта не станут от этого работать хуже. Блоки питания именно для этого и созданы — запитывать потребителей. Лишь бы хватало мощности.
Диагностическая головка — это по сути и есть компьютер. Значит и к шинам блока питания диагностической головки мы так же можем подключить собственные потребители тока. И головка не станет от этого хуже работать. Блоки питания головки рассчитаны с запасом по мощности (иначе был бы лишний нагрев компонентов). Главная задача — взять питание именно с выходной шины 5В от блока питания, а не из цепи питания, например, процессора или ОЗУ. Или цепи питания, которой управляет процессор. Например, питанием встроенной Wi-Fi карты управляет процессор. И если карта не задействуется, процессор и вовсе отключает её.

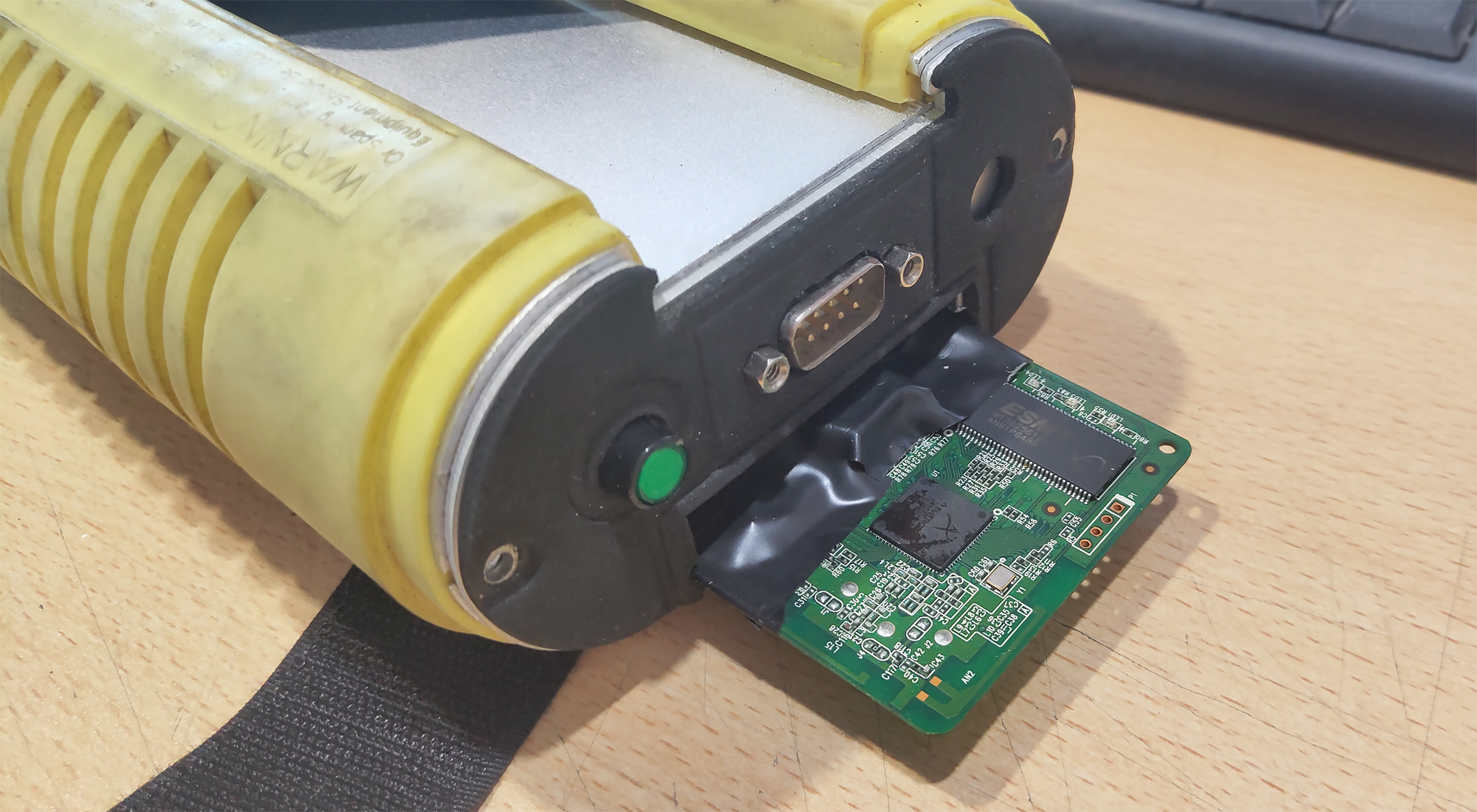

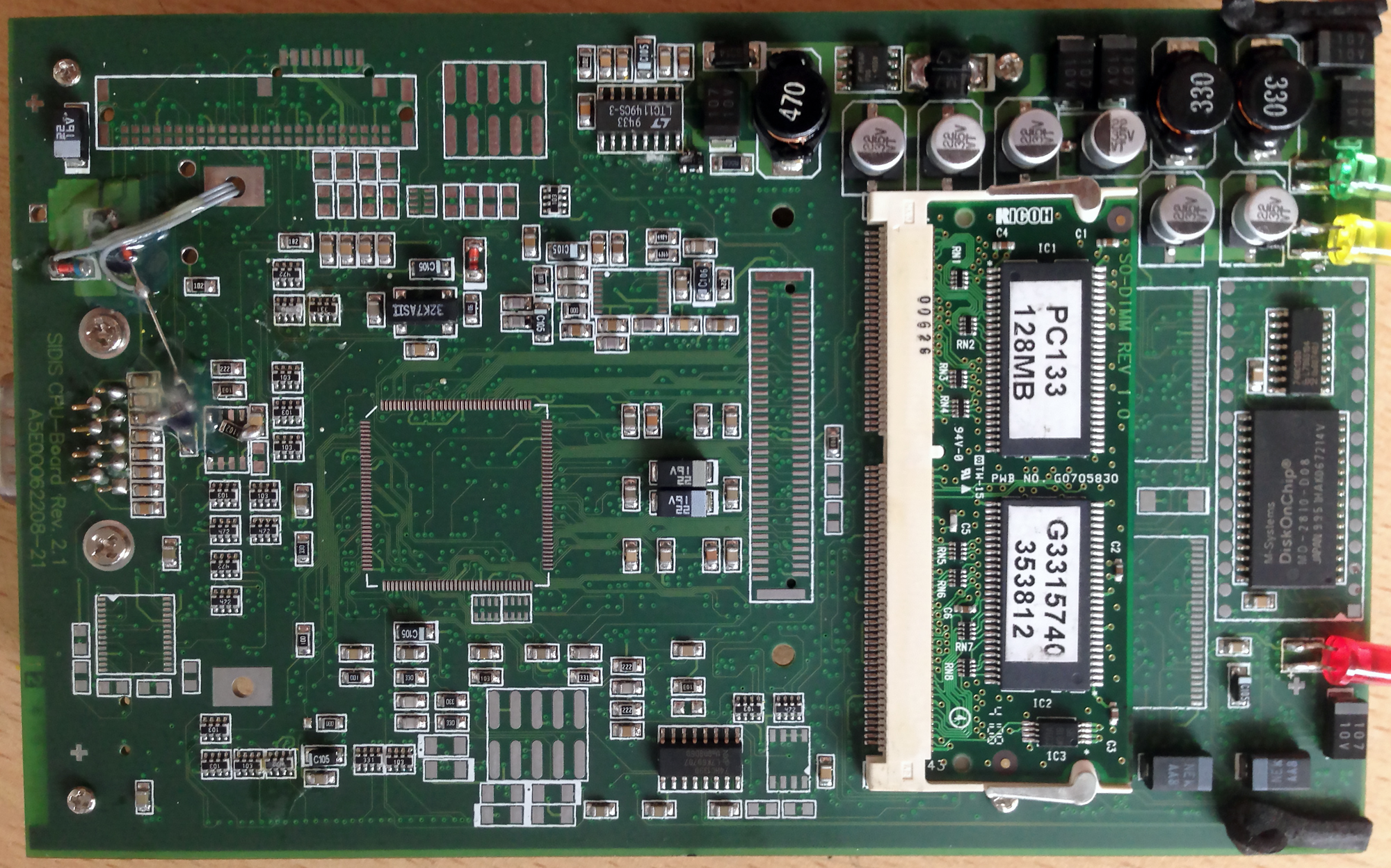

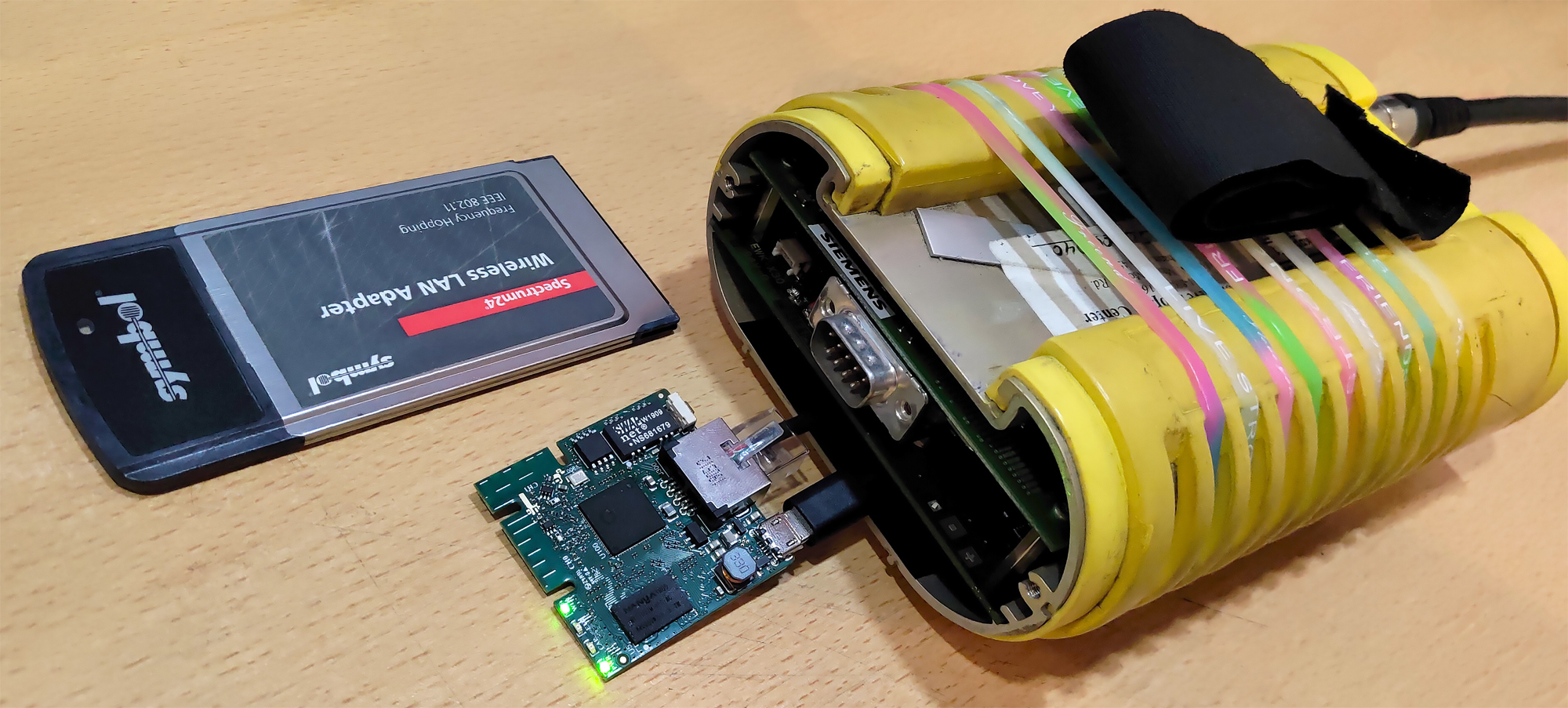

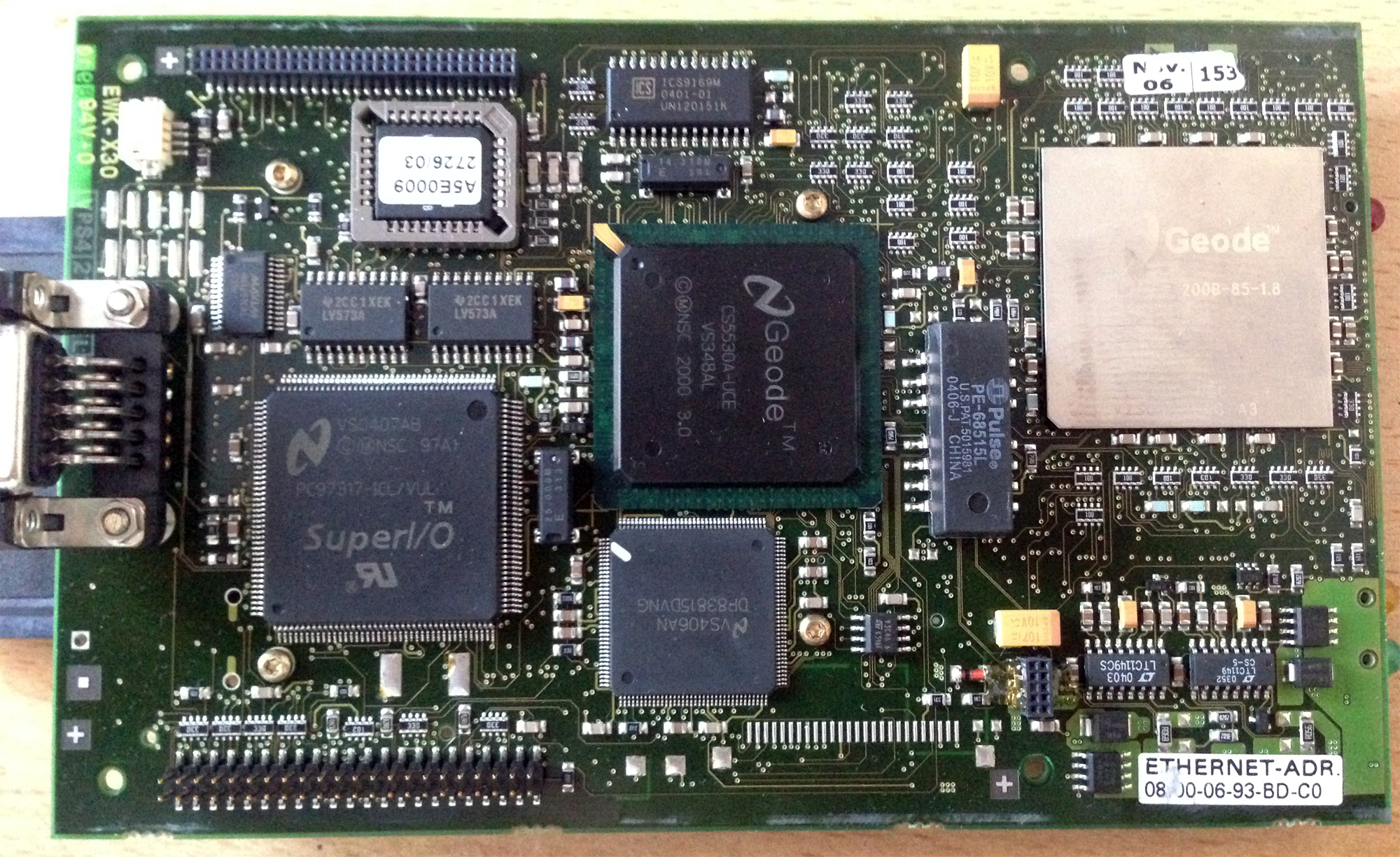

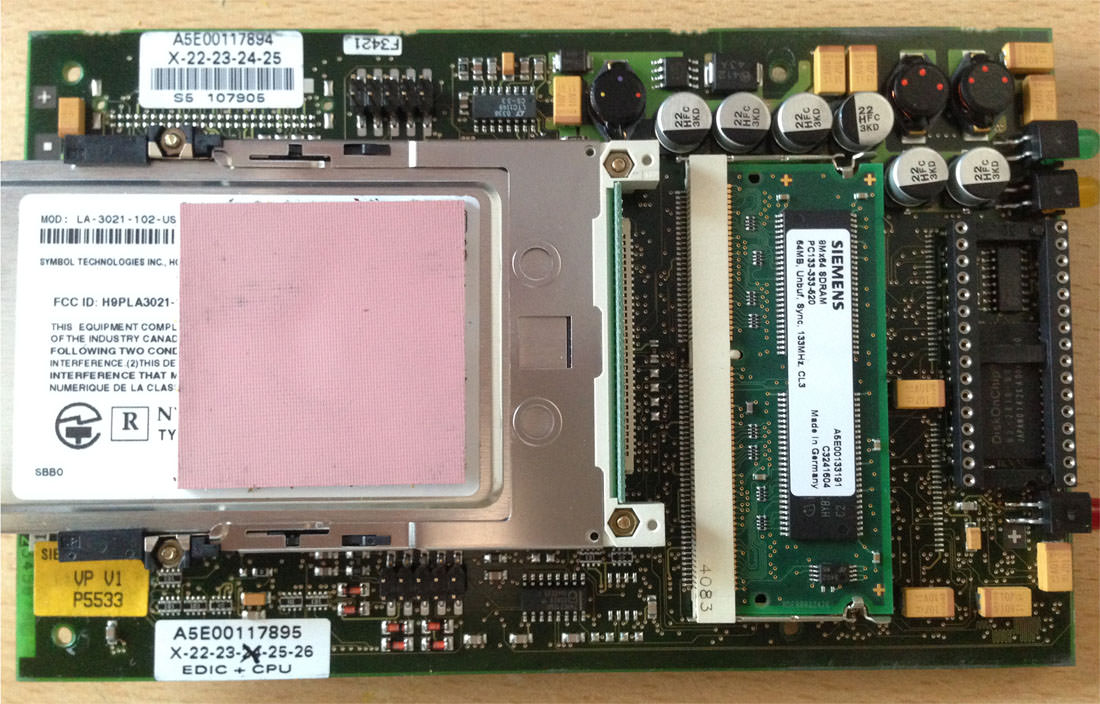

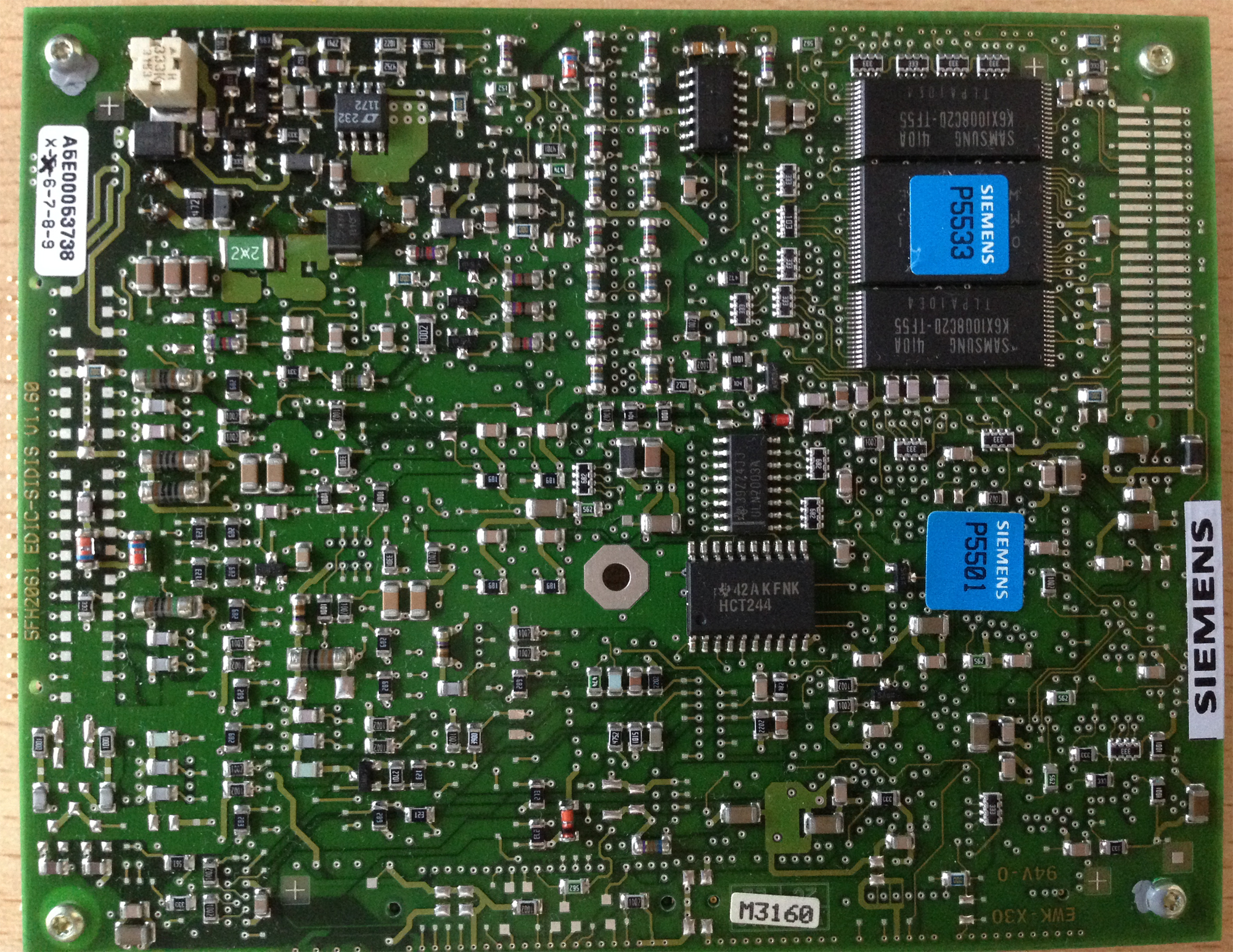

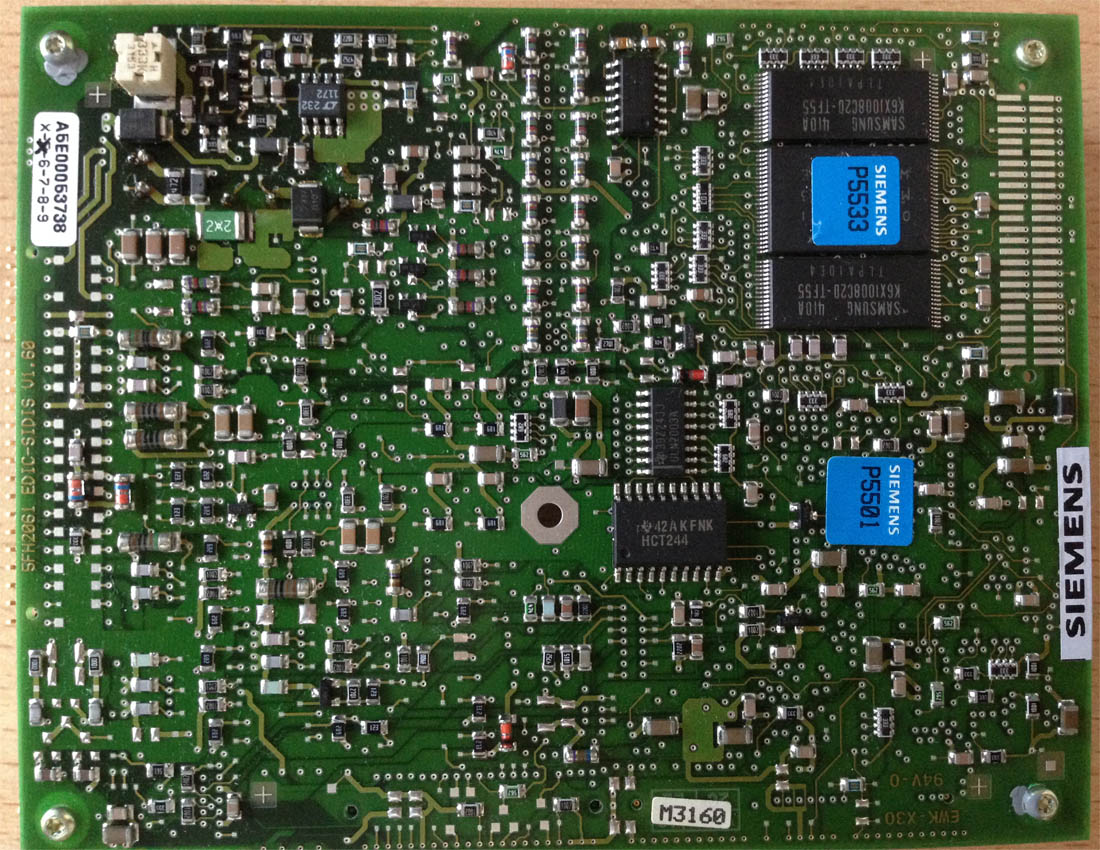

Начинаем освобождать место под наш маршрутизатор. На компьютерной плате жёлтой головки расположена оригинальная Wi-Fi карточка. Отсоединяем её. Головка и проводное соединение работают и без неё, а при подсоединённом сетевом кабеле процессор даже не подаёт питание на Wi-Fi карту.

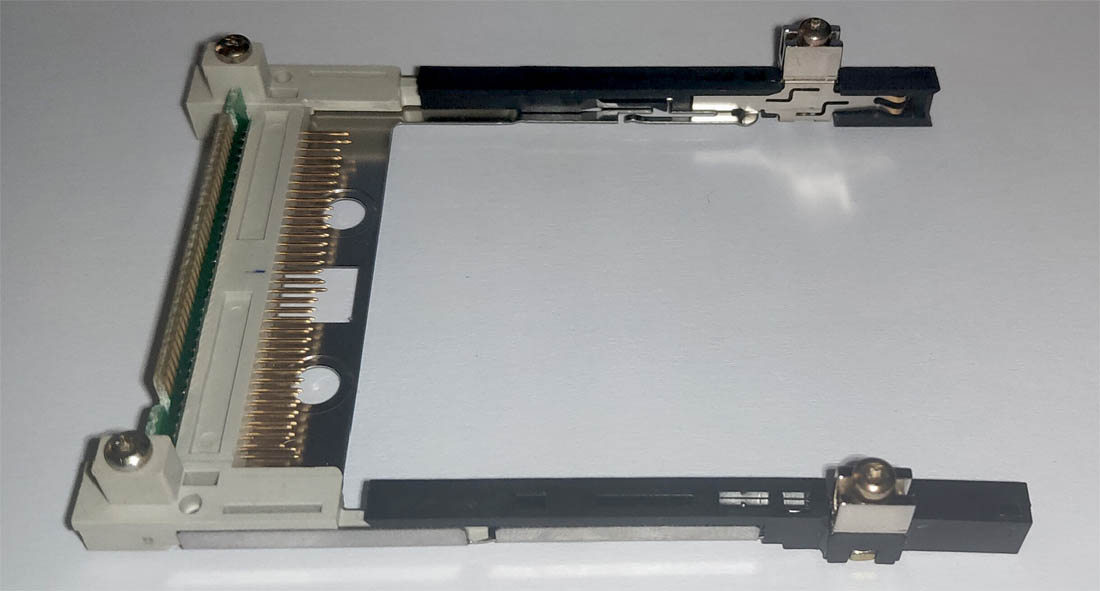

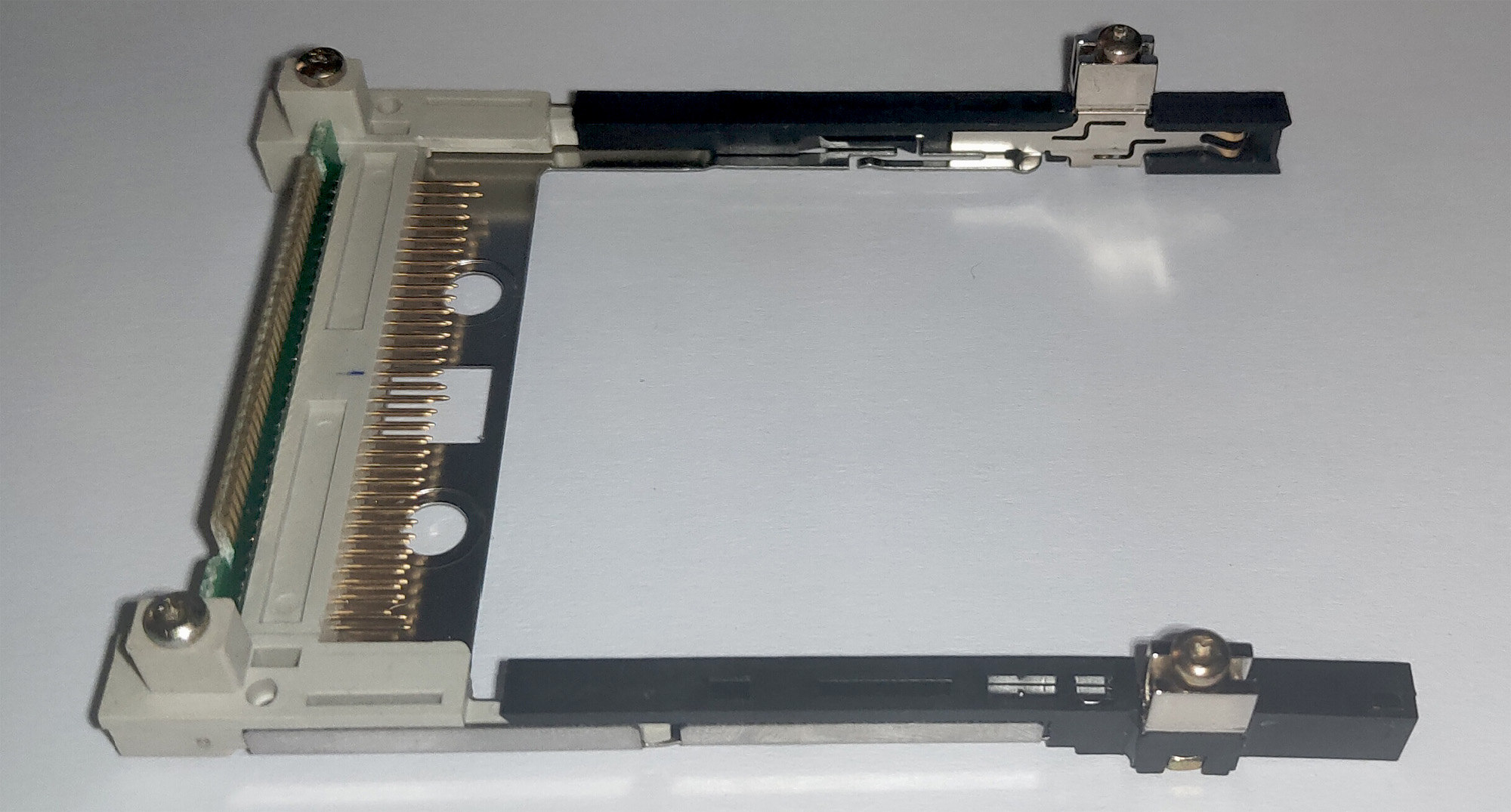

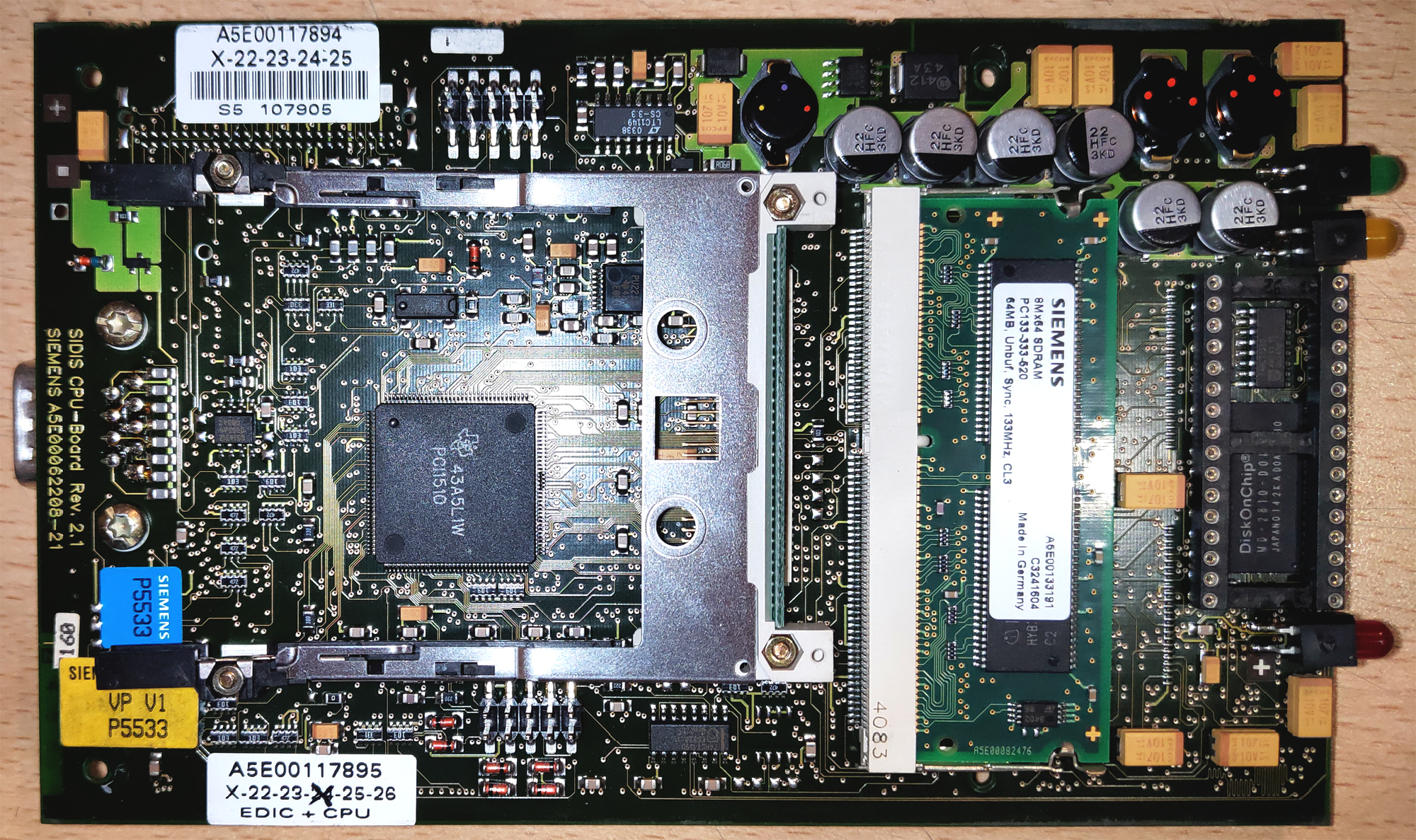

Откручиваем и удаляем площадку Wi-Fi карты.
А где взять питание?
Удалив родную Wi-Fi карточку мы освободили блок питания компьютерной платы диагностической головки от лишнего потребителя. Логично будет воспользоваться этим и запитать наш маршрутизатор именно от этой платы. В таком случае можно быть уверенными, что блок питания не будет перегружен. Wi-Fi карта EDIC и маршрутизатор потребляют примерно одинаковое количество тока — 250мА.

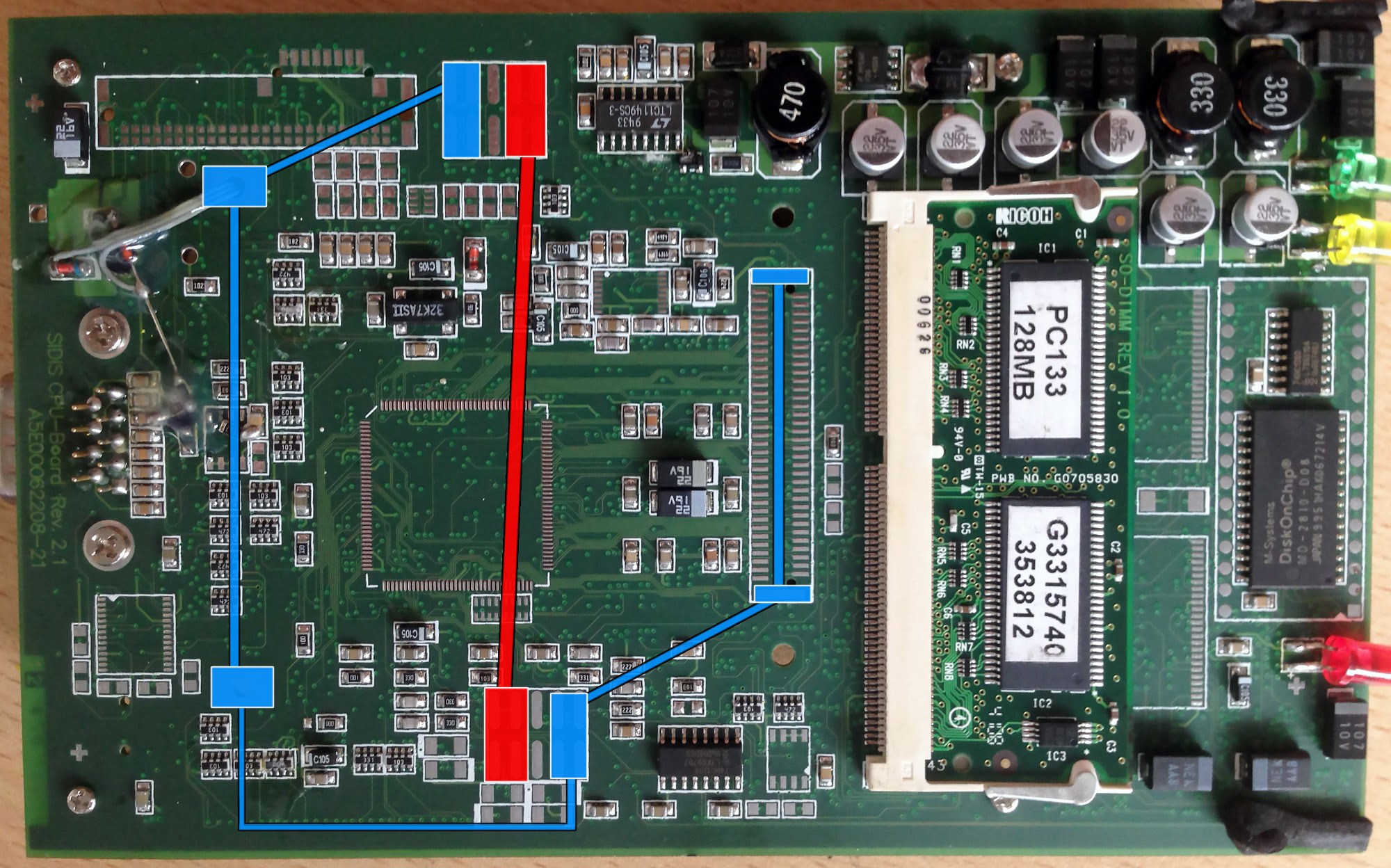

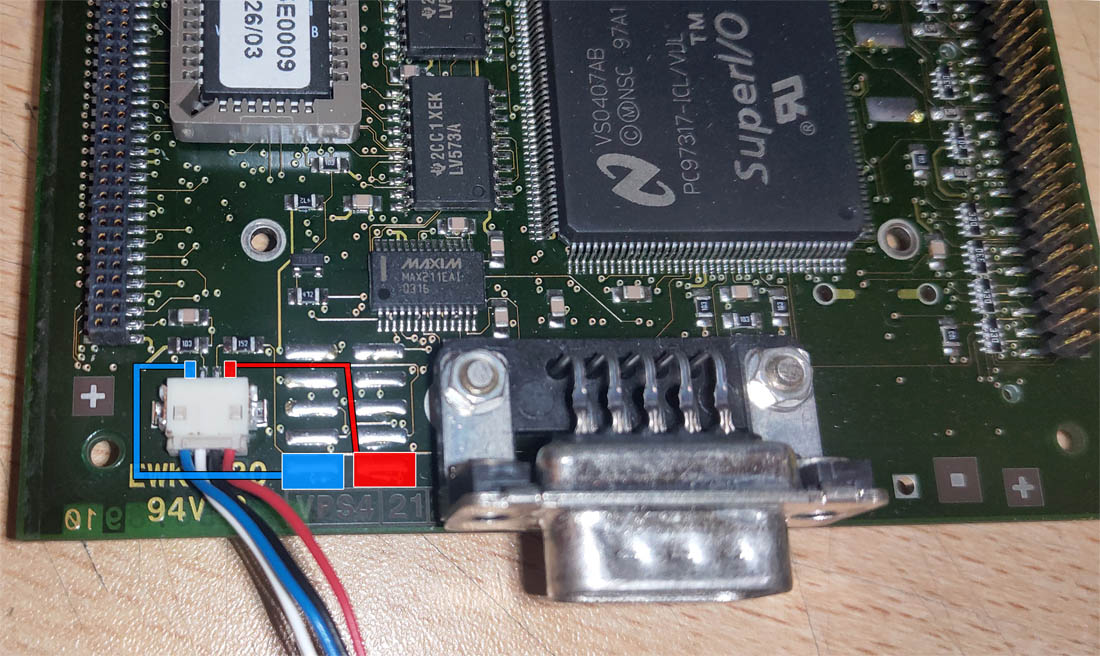

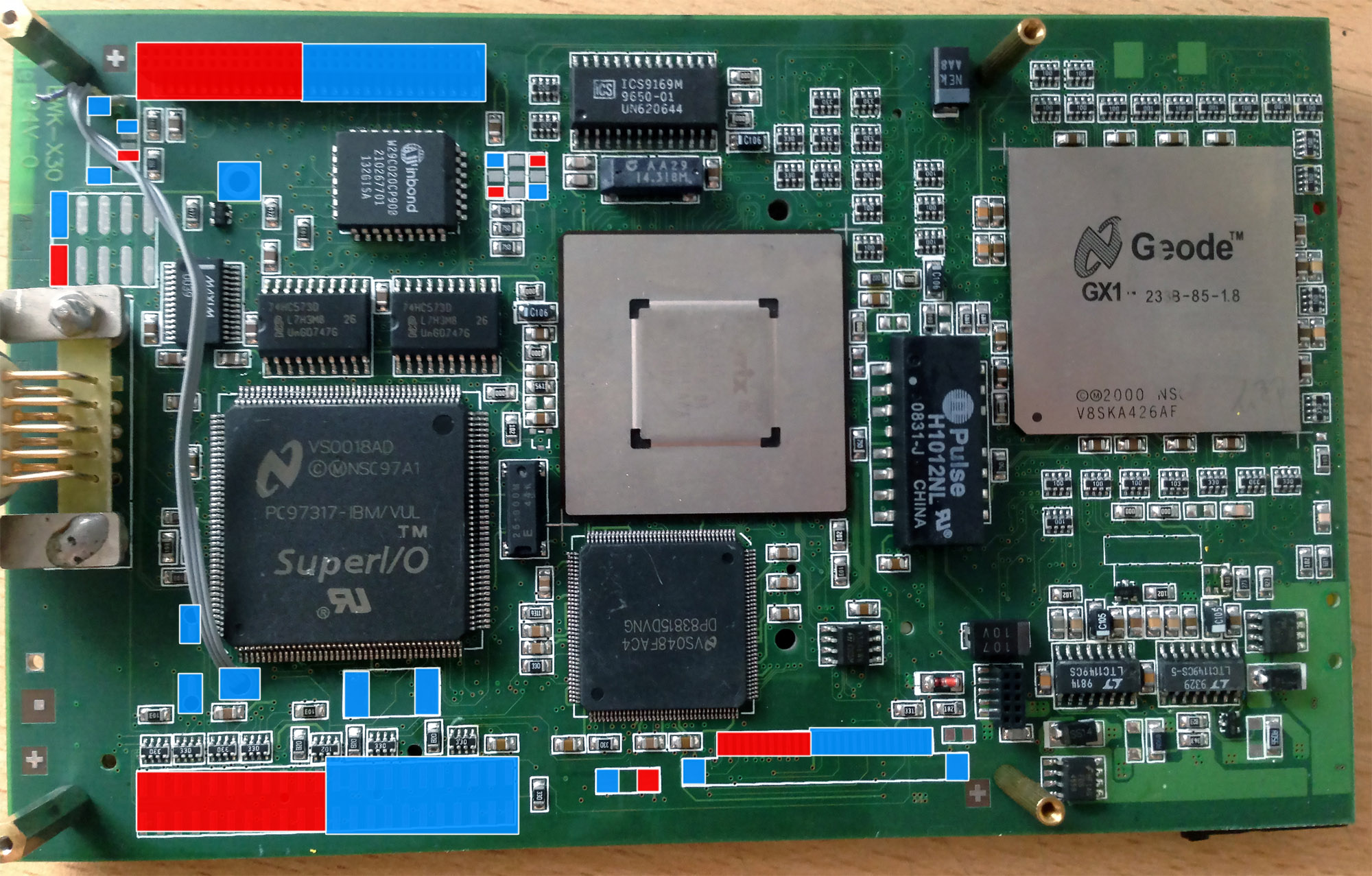

Шина 5В доступна во многих незадействованных контактах, которые задумывались для подключения различных дополнительных модулей к плате. Например, шина выходит на заднюю кнопку жёлтой головки.

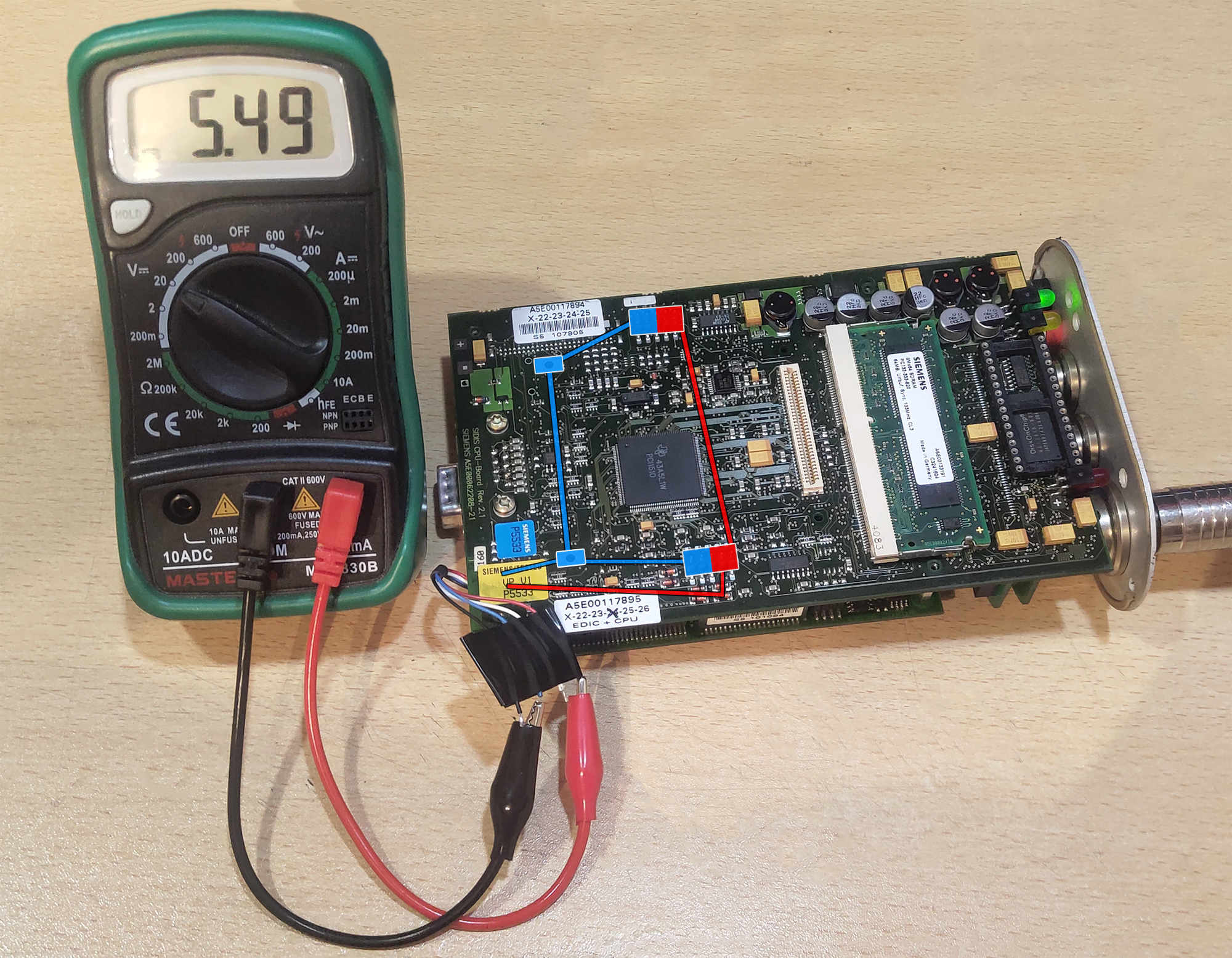

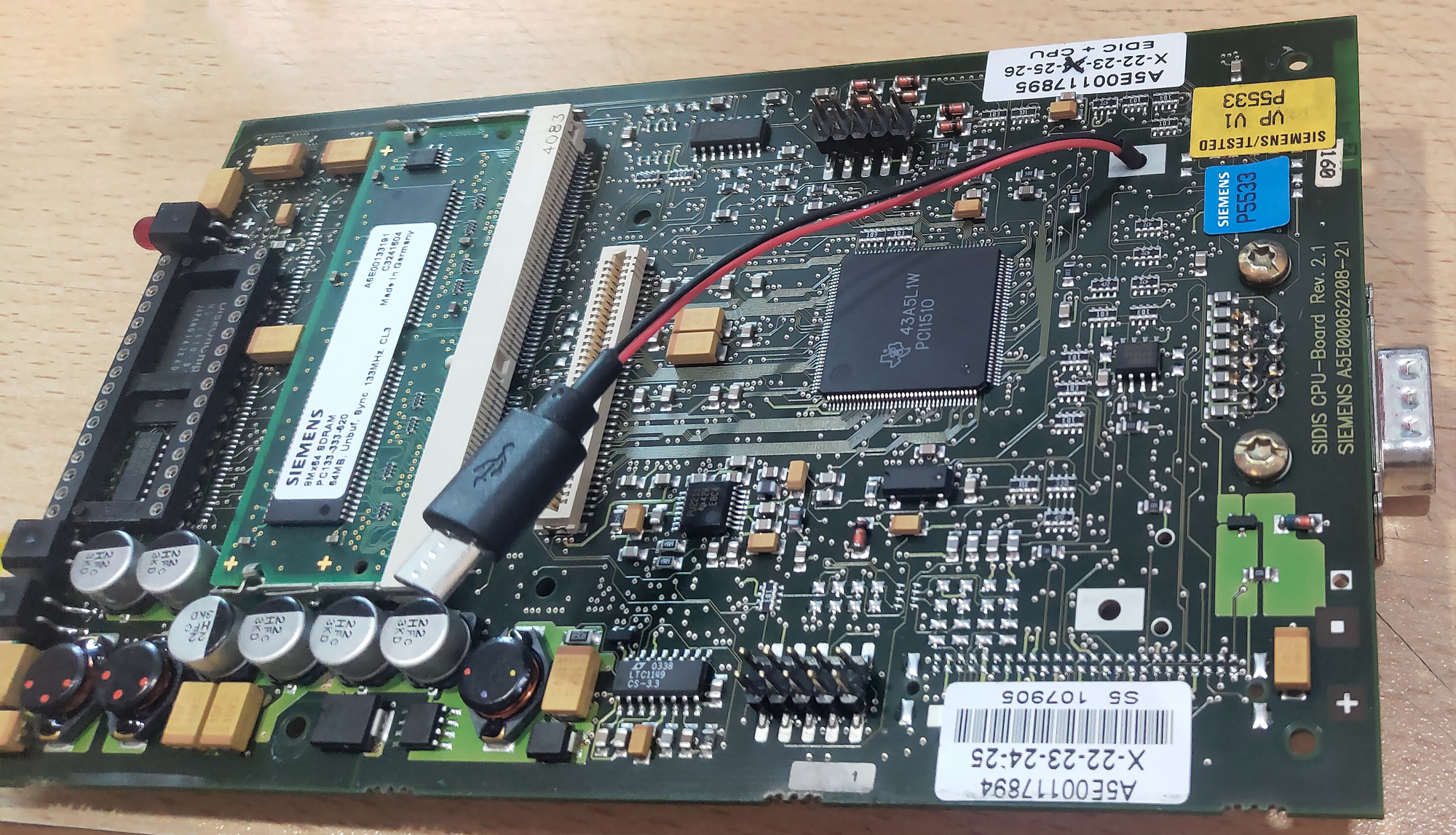

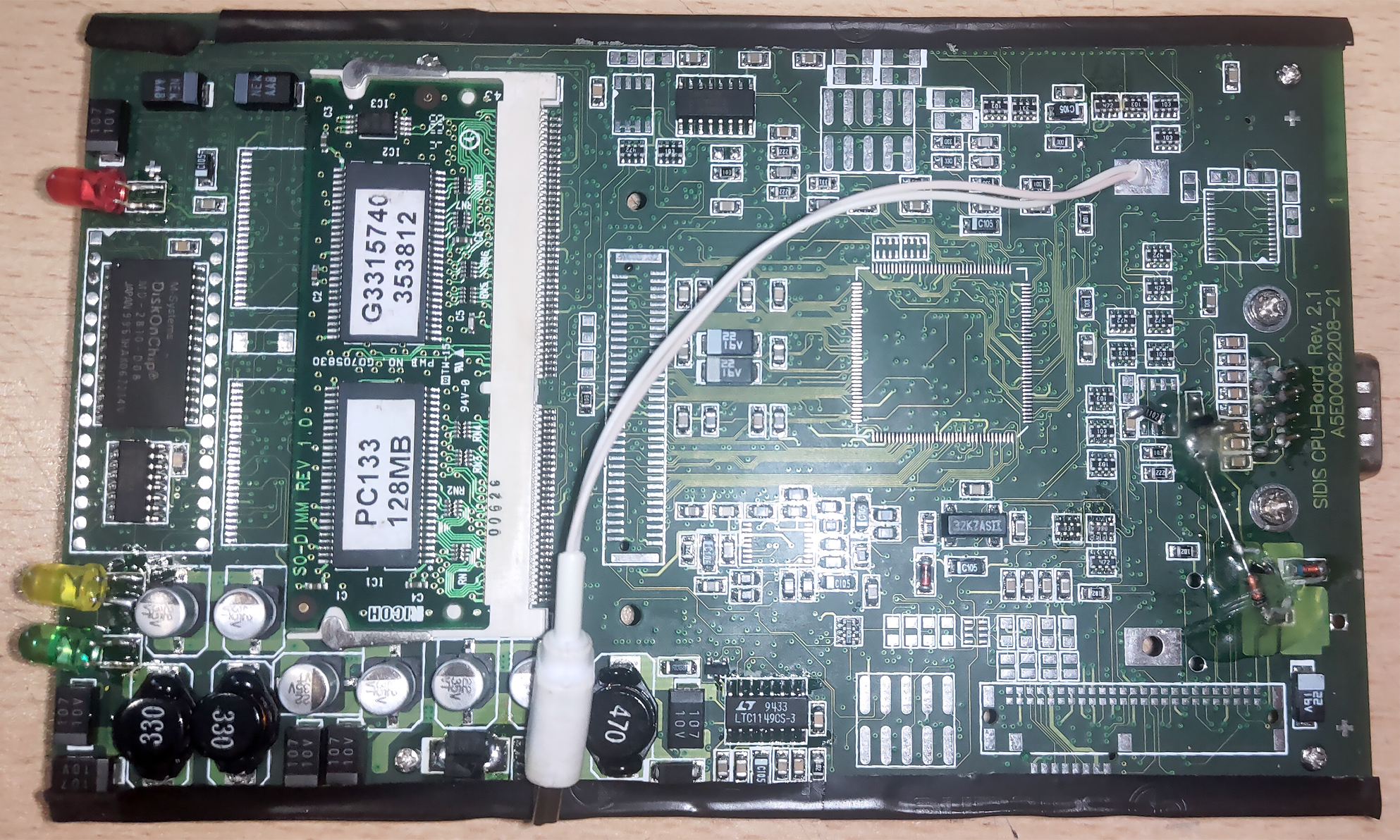

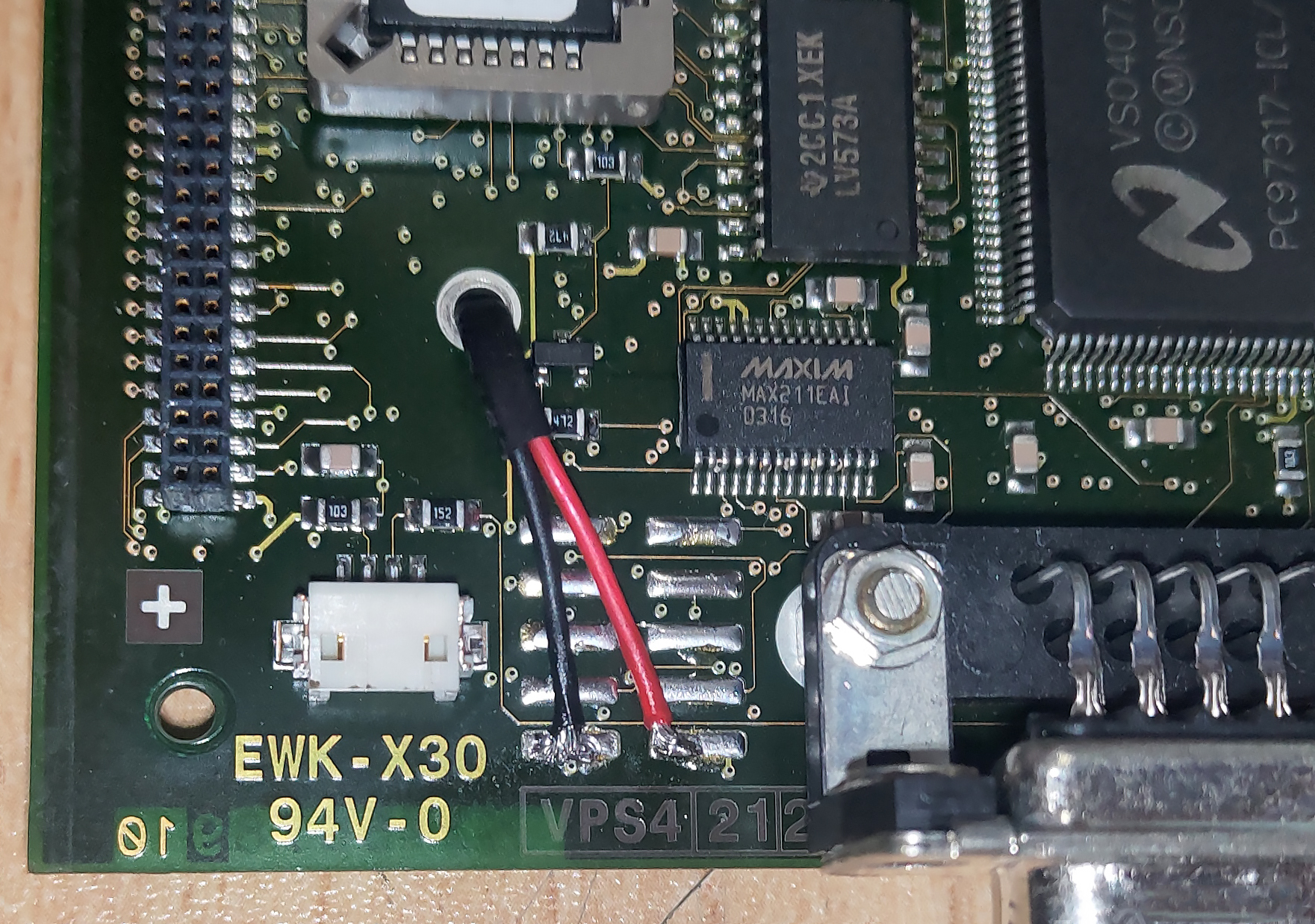

Выбор места подключения к шине питания будет зависеть только от вашего опыта и качества пайки. Я решил задействовать неиспользующиеся контакты справа от разъёма кнопки и вывел провода питания маршрутизатора на обратную сторону компьютерной платы EDIC.
На этом всё?

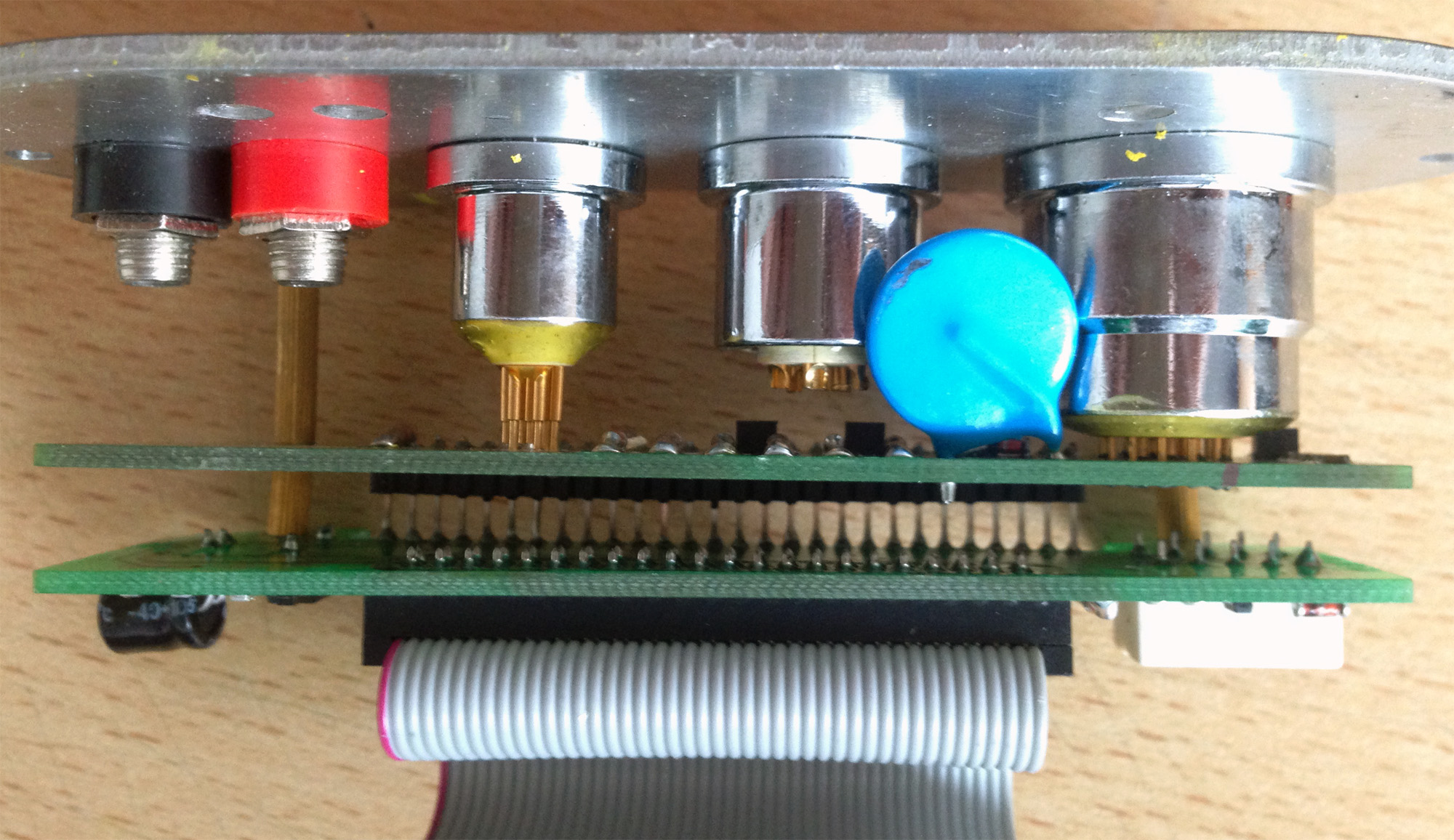

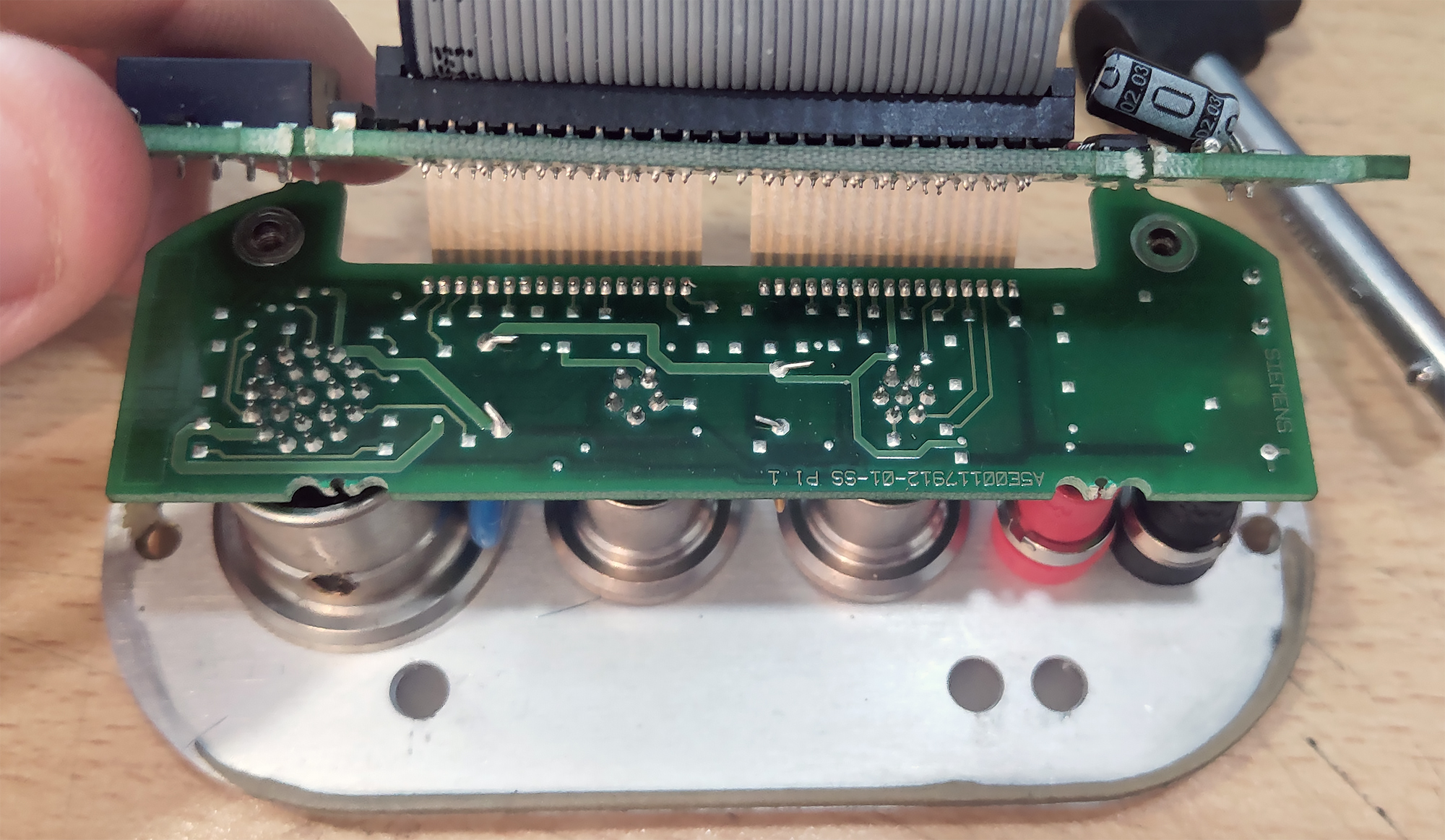

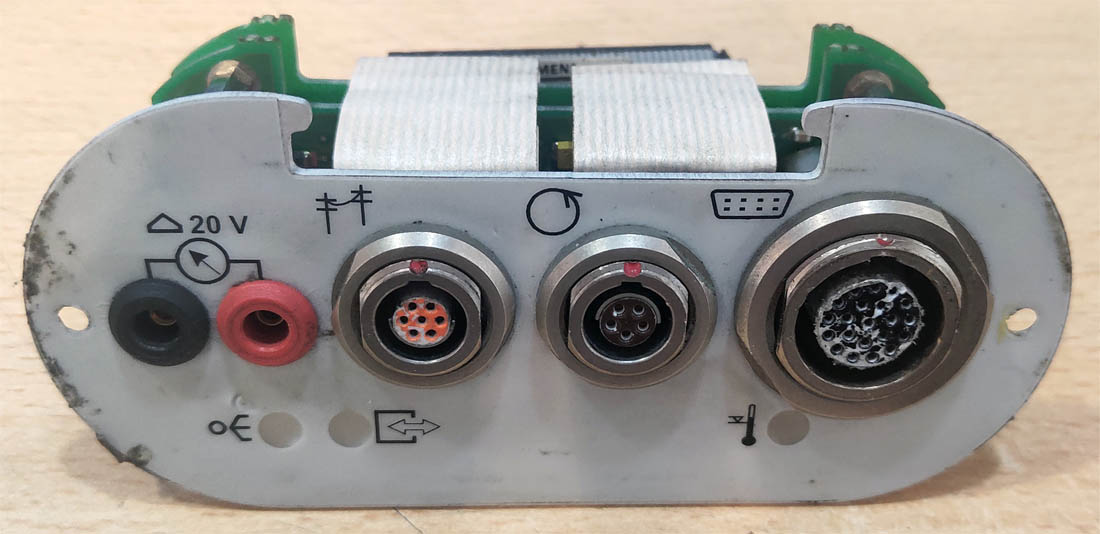

Нет. Теперь необходимо "взять" с головки "Ethernet" для маршрутизатора. Чтобы оставить возможность подключения диагностической головки к DIS по проводному соединению, подключаться к Ethernet нужно с одной из плат головки. Как и в случае с шиной питания, место подключения будет зависеть только от вашего опыта и качества пайки. Я выбрал лицевую плату EDIC с внешними разъёмами. Требуется полностью сымитировать использование сетевого кабеля: подсоединиться к 4-ём сигнальным контактам и сделать перемычку между двумя контактами, благодаря которой компьютер диагностической головки узнаёт о факте подсоединения сетевого кабеля в разъём.

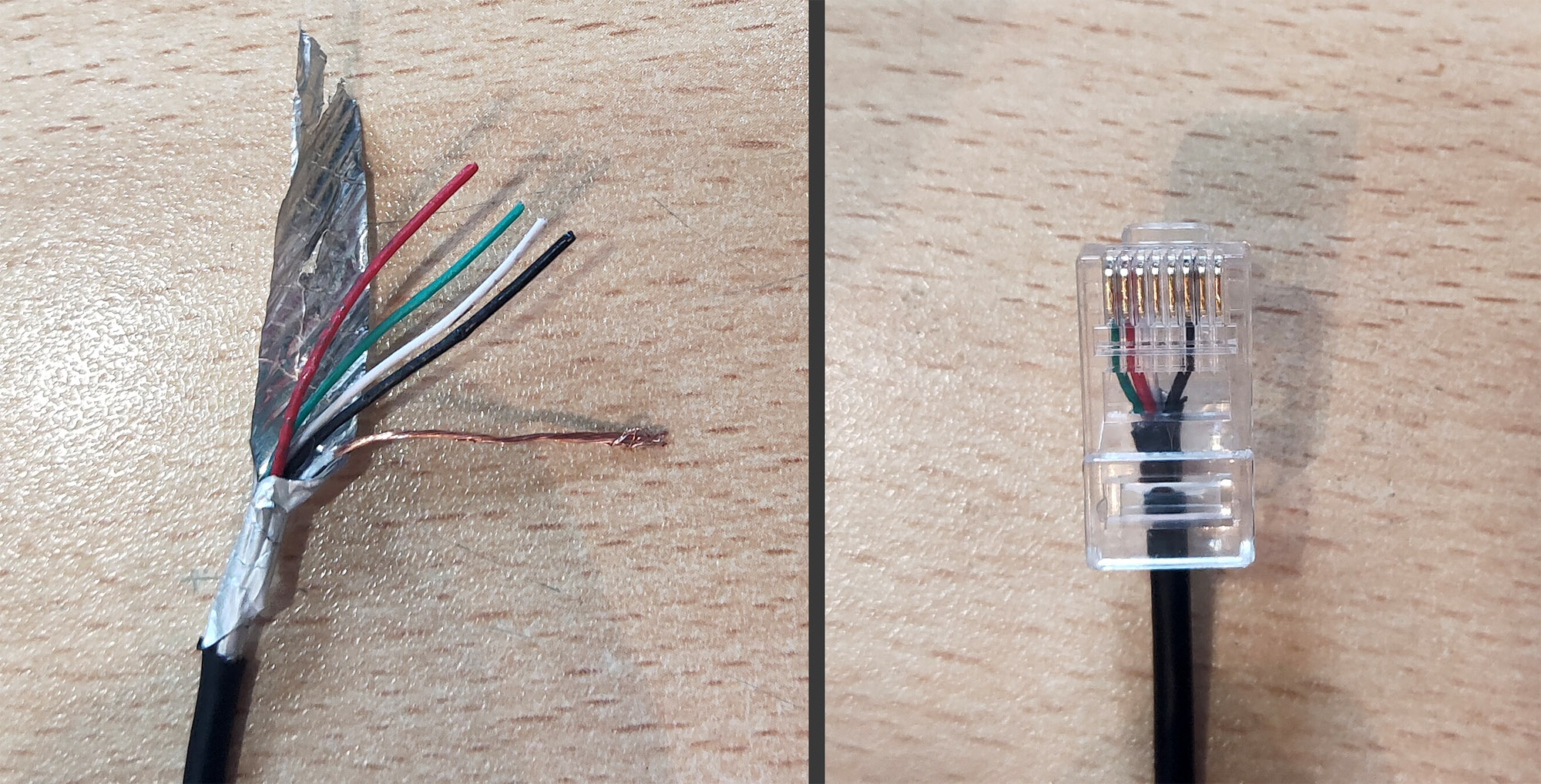

Обжимаем коннектор нашего внутреннего сетевого кабеля. Да, наш маршрутизатор настолько маленький, что мы можем использовать 8P8C, а не подпаиваться к плате маршрутизатора.
Ну а теперь то всё?

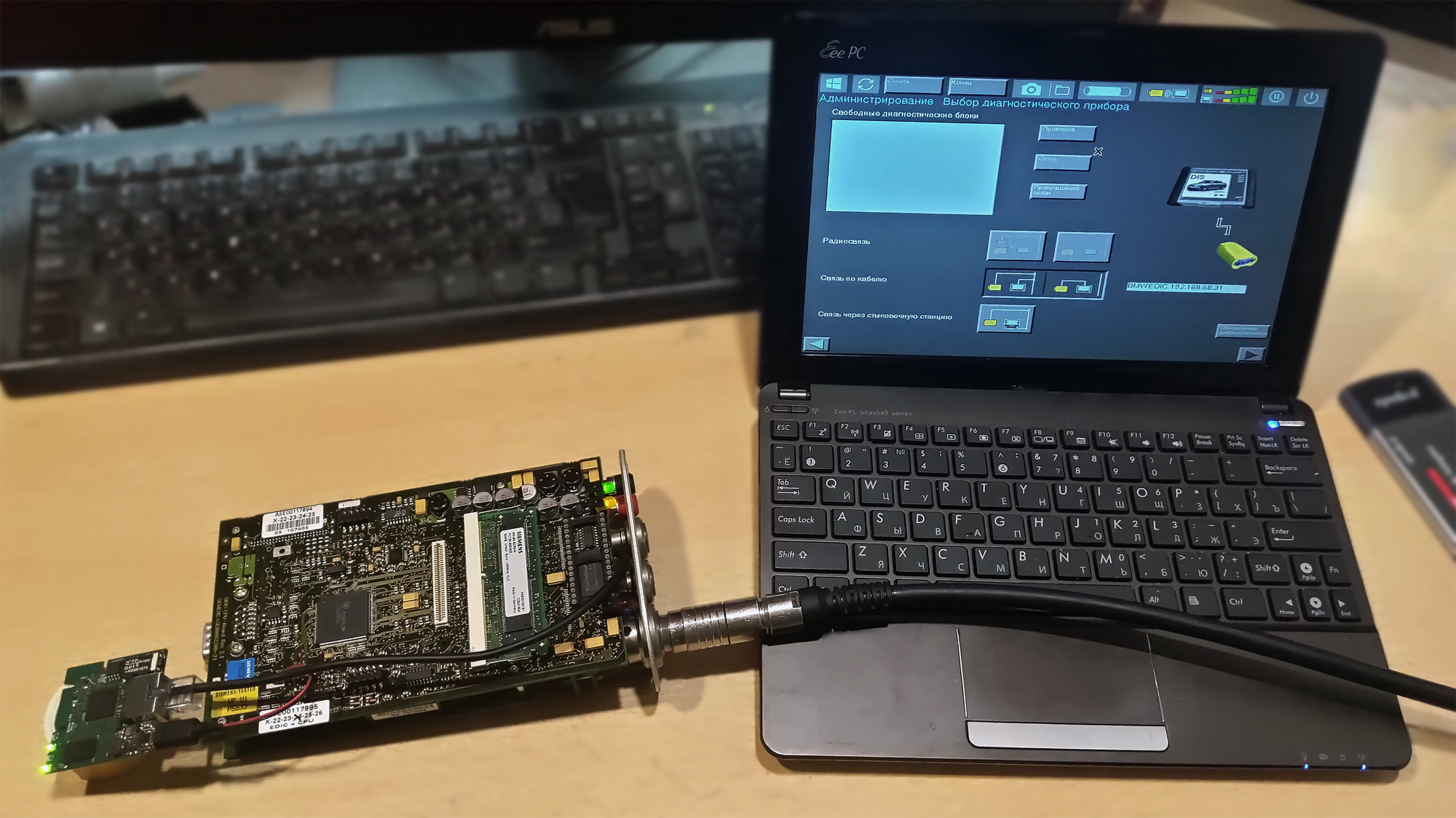

Да, это все необходимые изменения в диагностическом интерфейсе. Можно подключать, настраивать маршрутизатор (это полноценный контент для другой статьи) и тестировать модификацию.

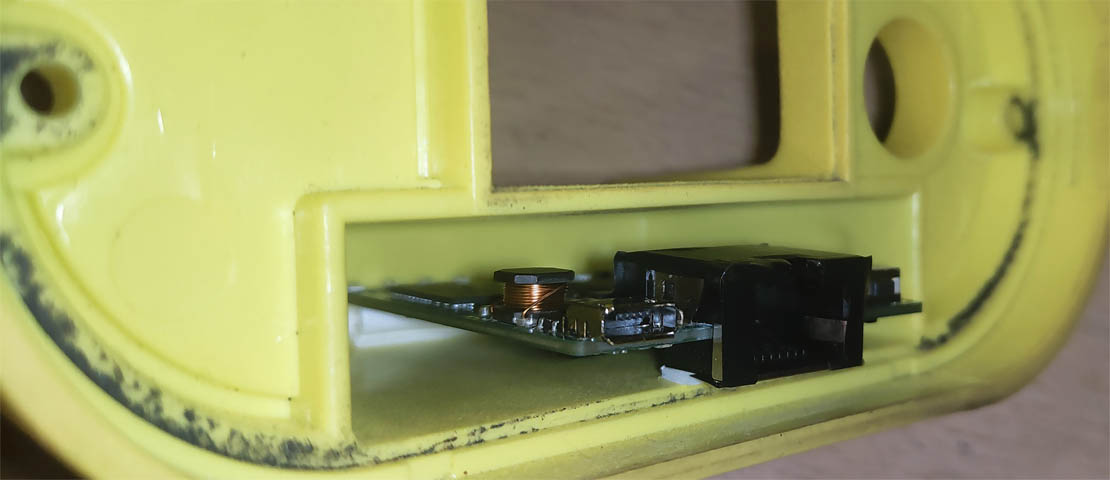

Закрепляем маршрутизатор в площадке корпуса головки. Можно использовать: сопли, жвачку, липучки, магниты, двухстороннюю изоленту, магию или просто сжать между двумя кусочками пенопласта. Используем воображение.

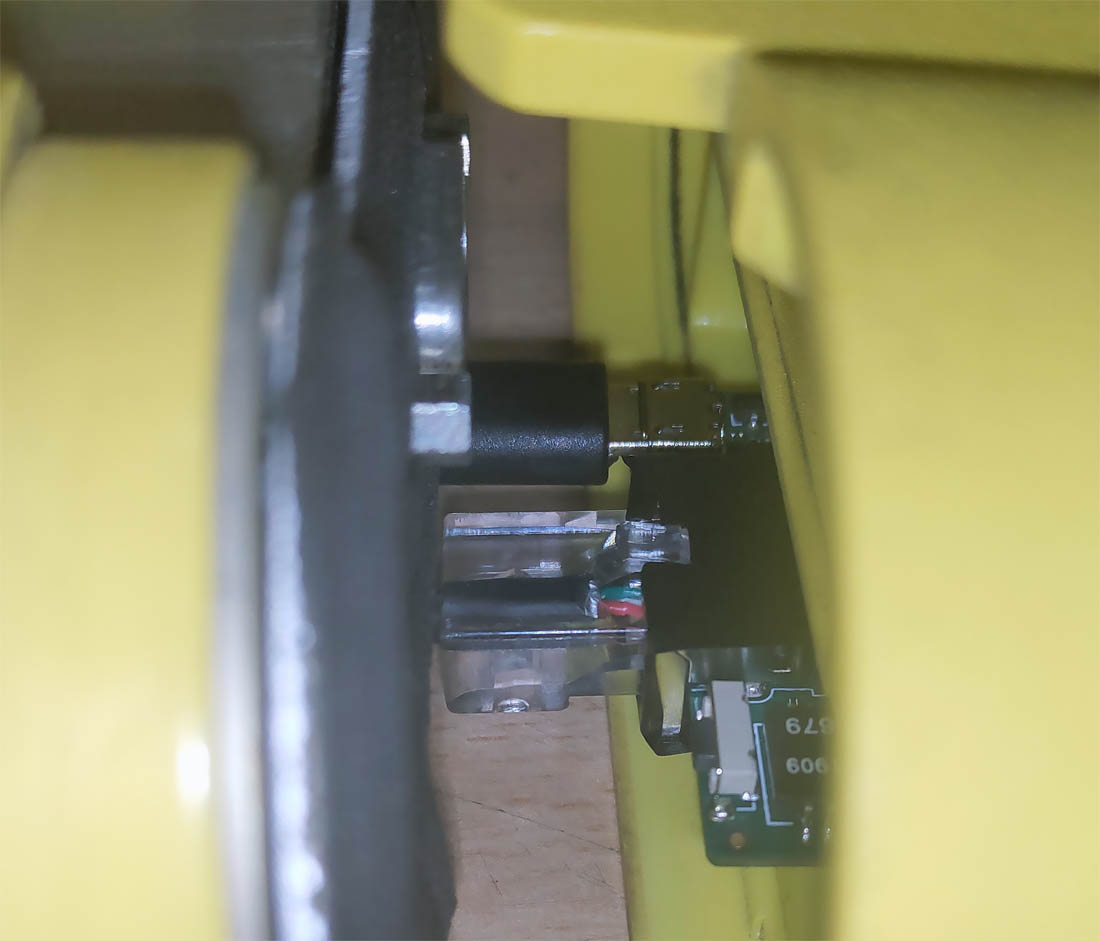

Подключаем к маршрутизатору: питание, Ethernet и собираем корпус головки. Модификация оригинальной диагностической головки GT1 полностью завершена. Можно взять с полочки пирожок и открыть под него сиську пива.
Китайский клон диагностической головки
Процесс не сильно отличается от модификации оригинальной головки Siemens. Разбираем корпус клона EDIC и аккуратно отделяем три внутренние платы друг от друга.

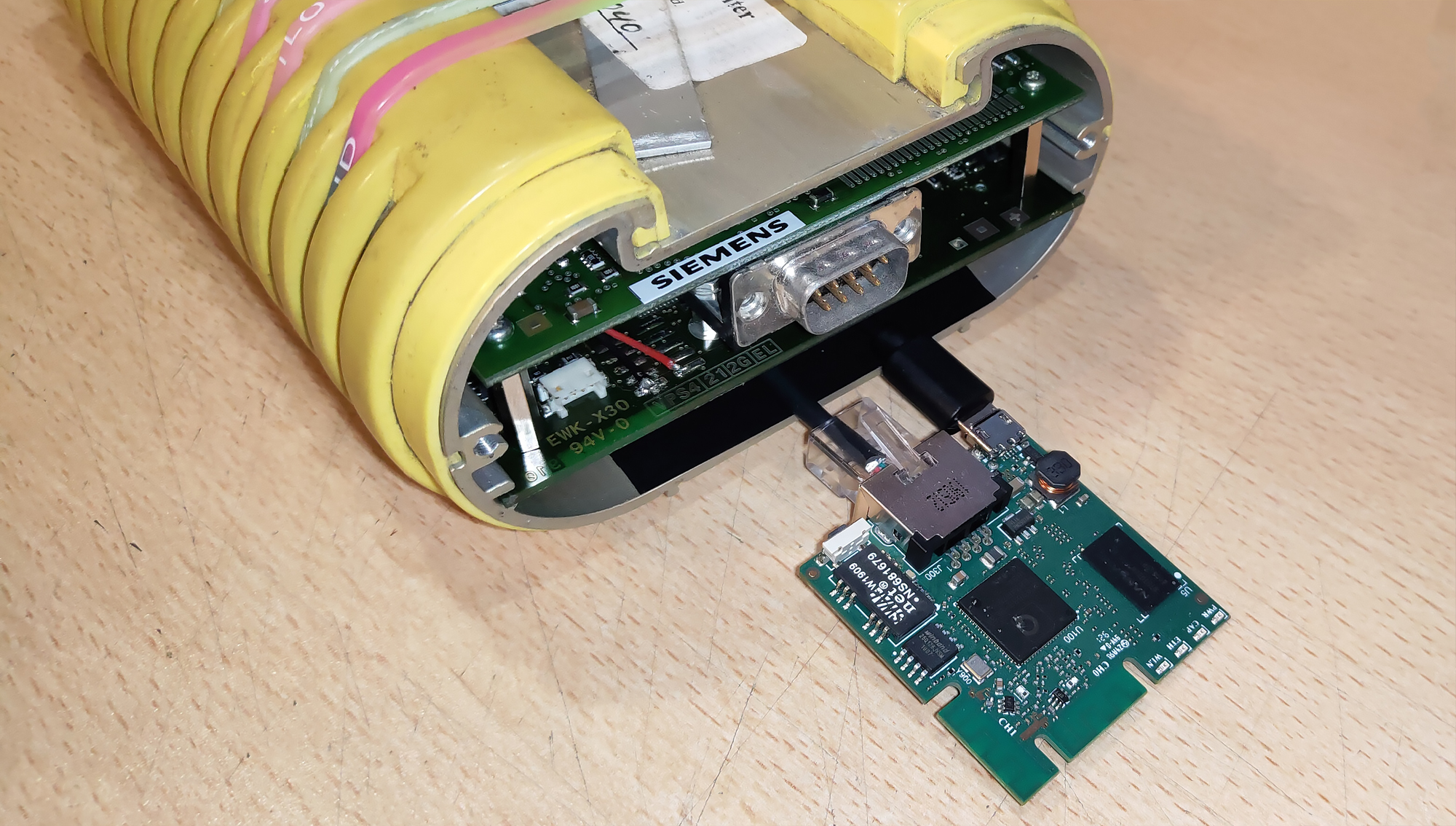

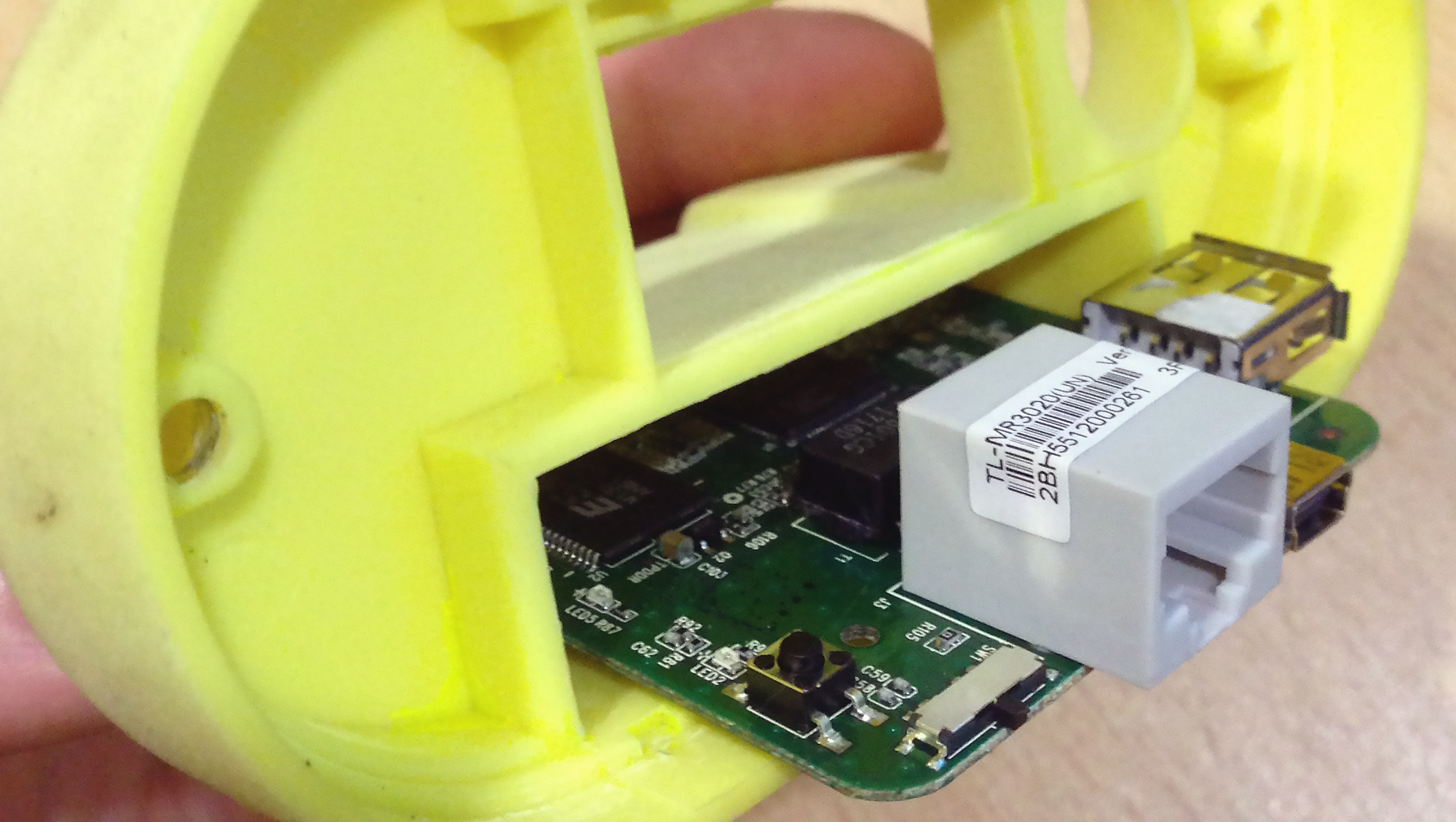

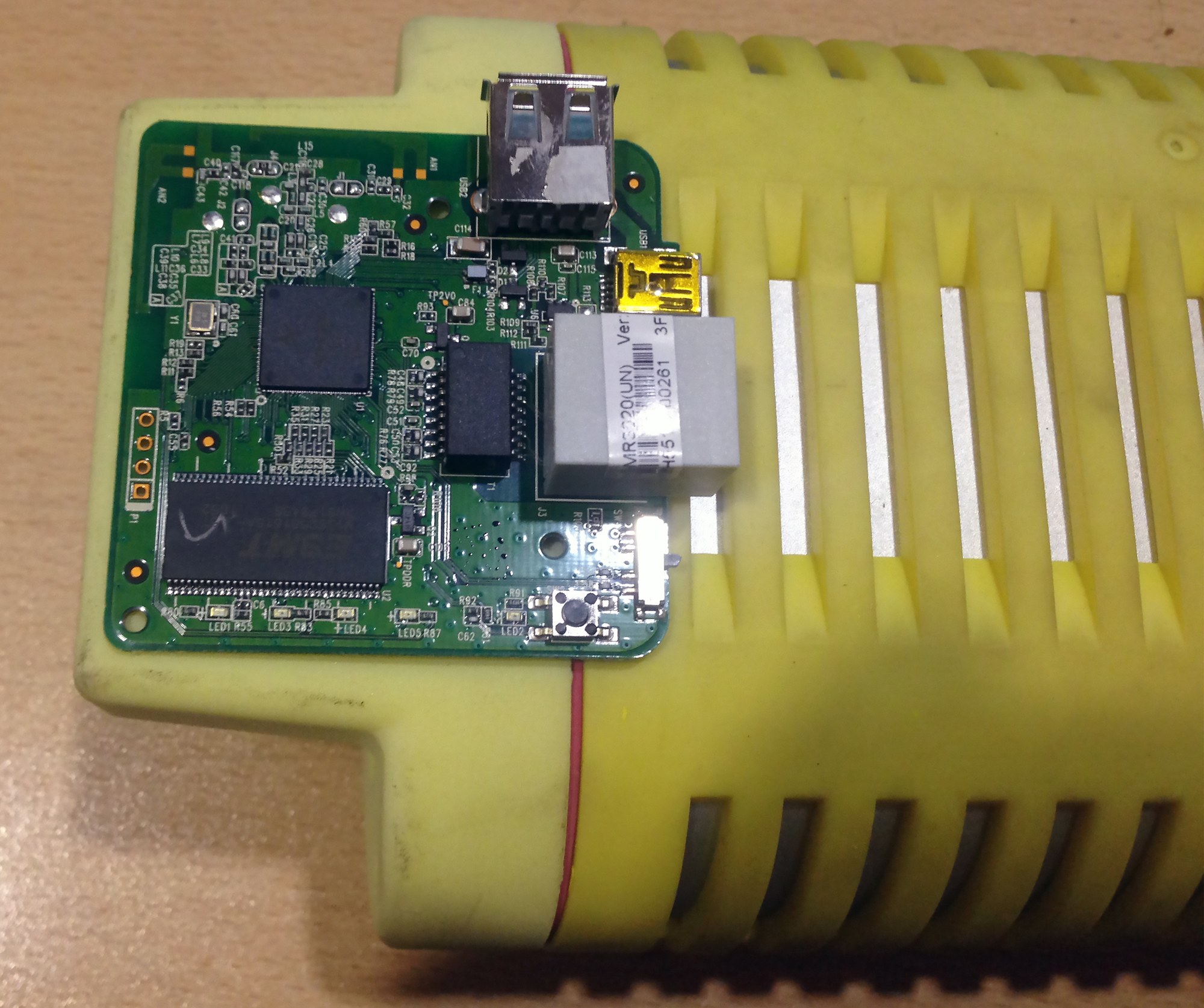

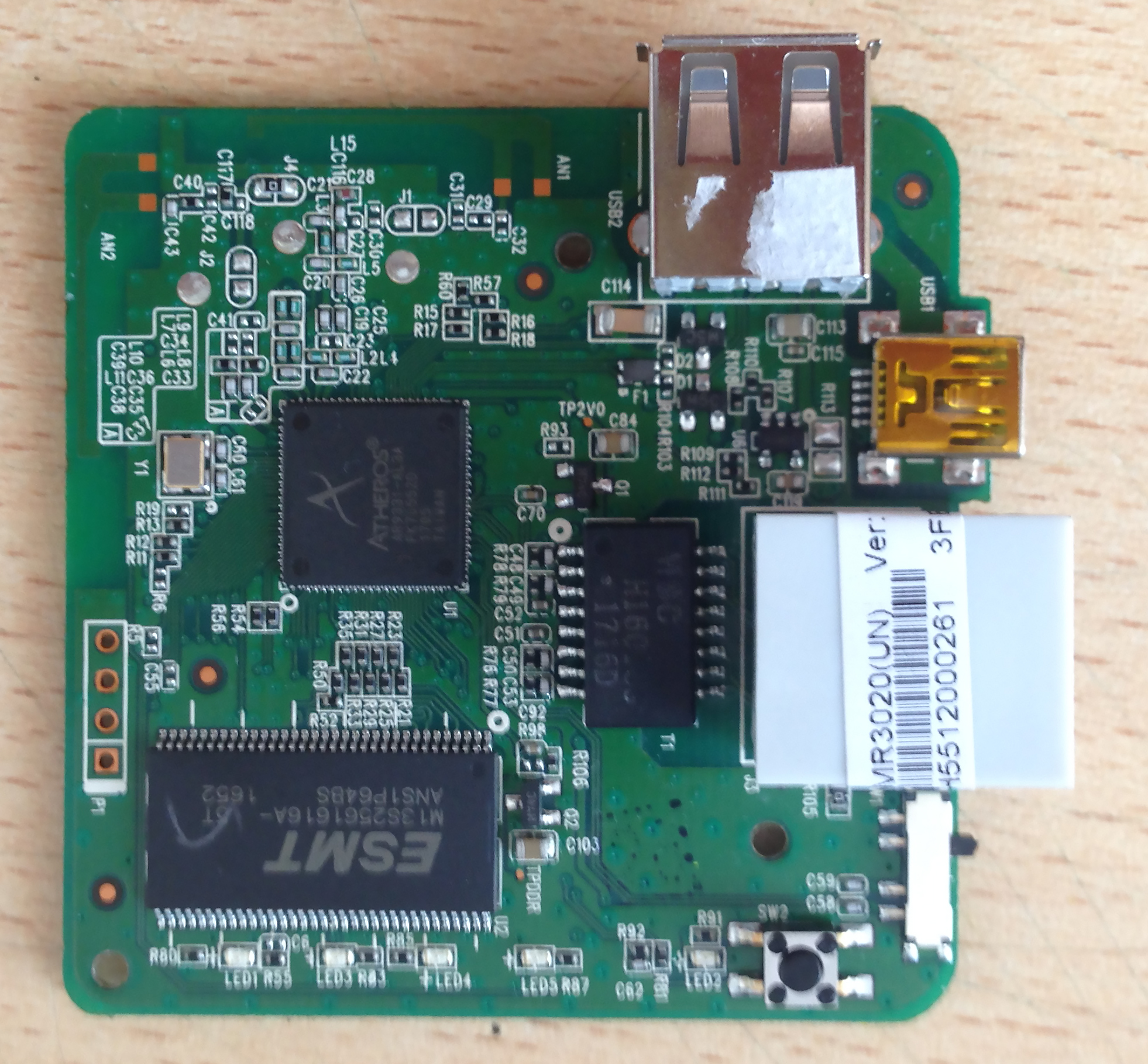

Качество компонентов и сборки китайской жёлтой головки на порядок ниже оригинала от Siemens. В качестве Wi-Fi точки доступа я приобрёл TP-Link TL-MR3020. Размеры маршрутизатора гораздо больше Mikrotik mAP lite, поэтому сразу разбираем корпус.

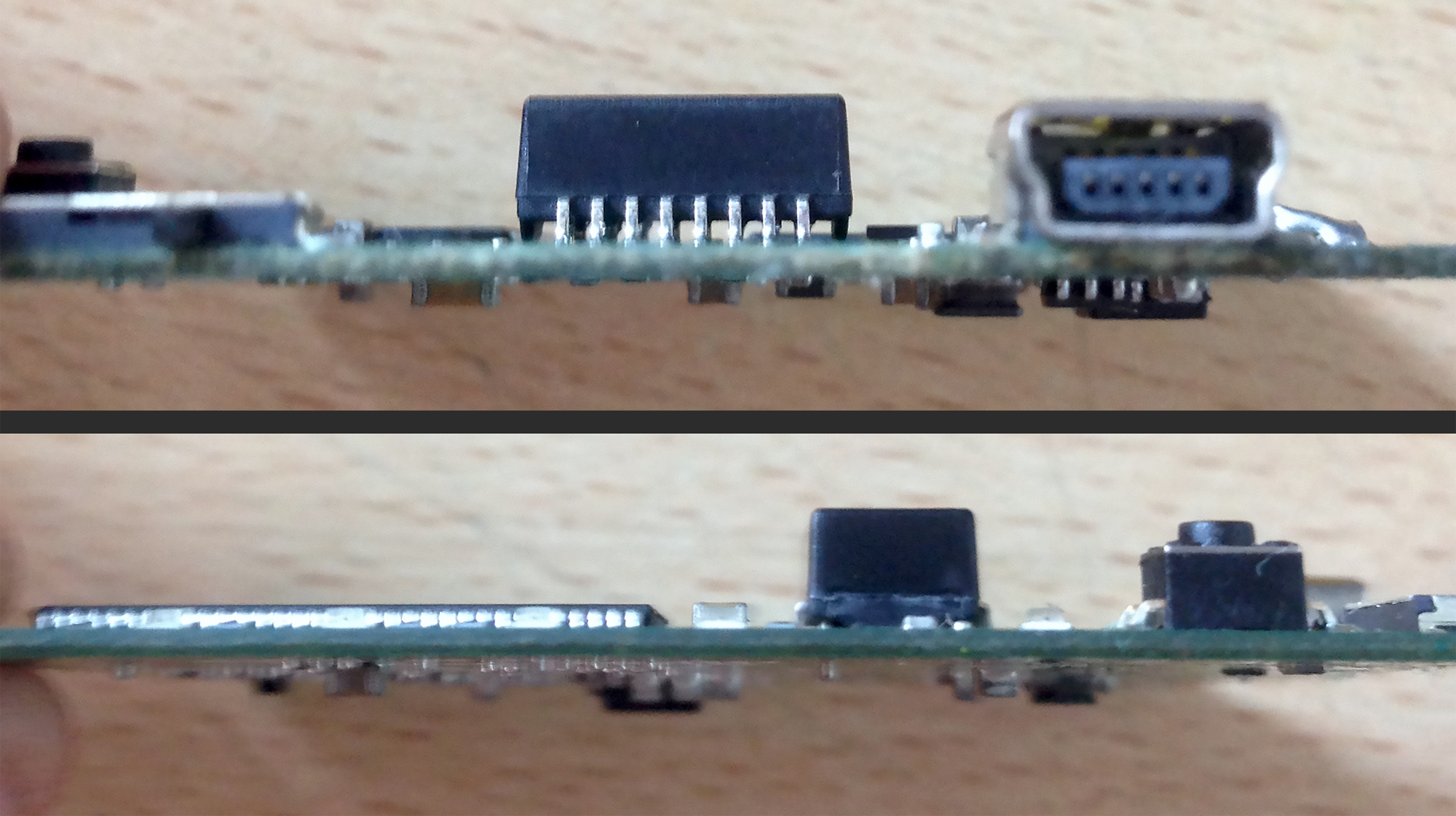

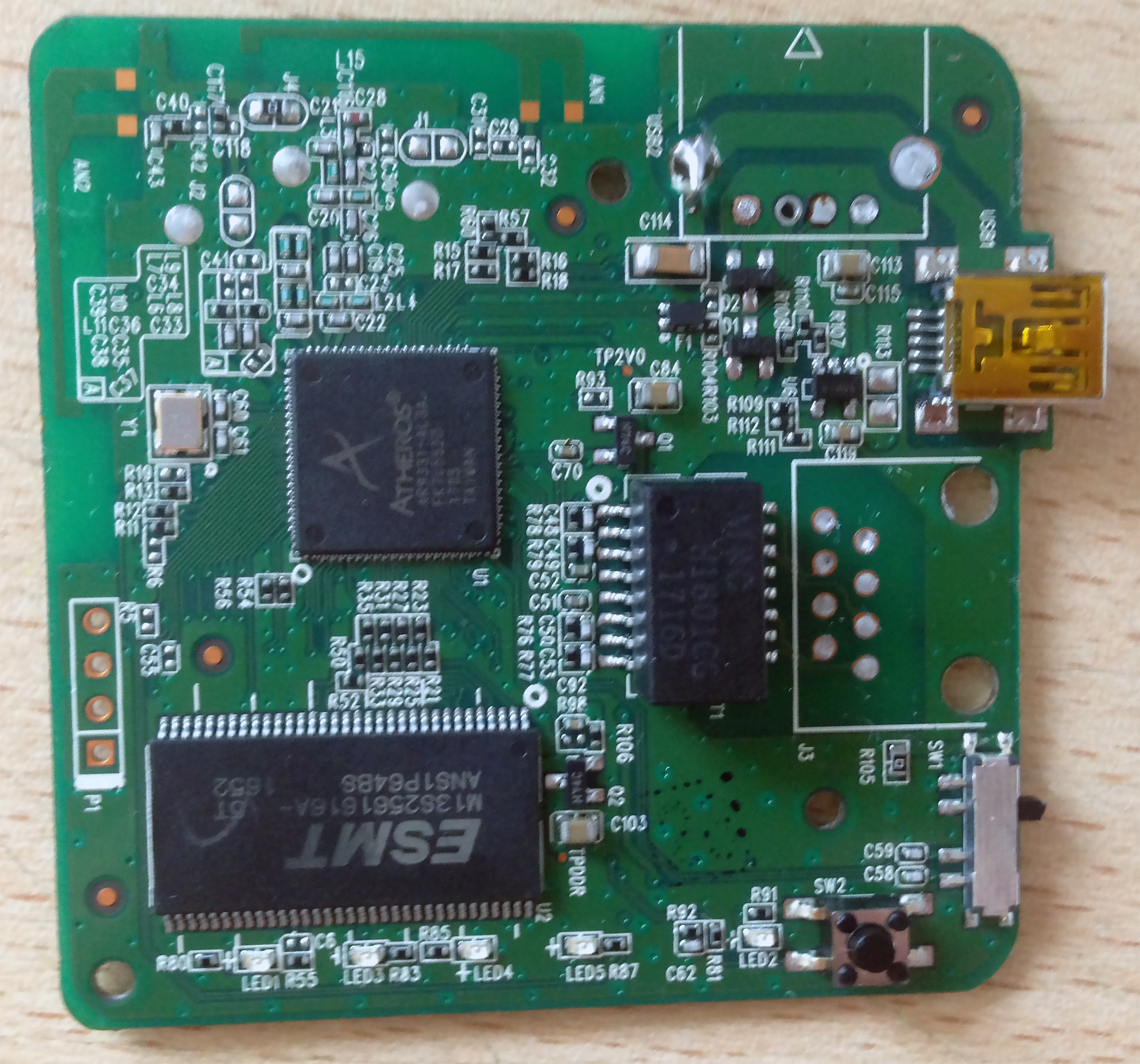

Выпаиваем с платы маршрутизатора маму 8P8C и USB type A. Без этого роутер не поместится в корпусе головки. Сигнальные провода Ethernet припаиваем напрямую к контактам на плате. Mini USB оставляем для запитывания маршрутизатора.
Удаляем алюминиевую перегородку с плашки корпуса головки, чтобы освободить ещё больше места.
Блоки питания на двух платах китайской диагностической головки по мощности аналогичны оригинальной.

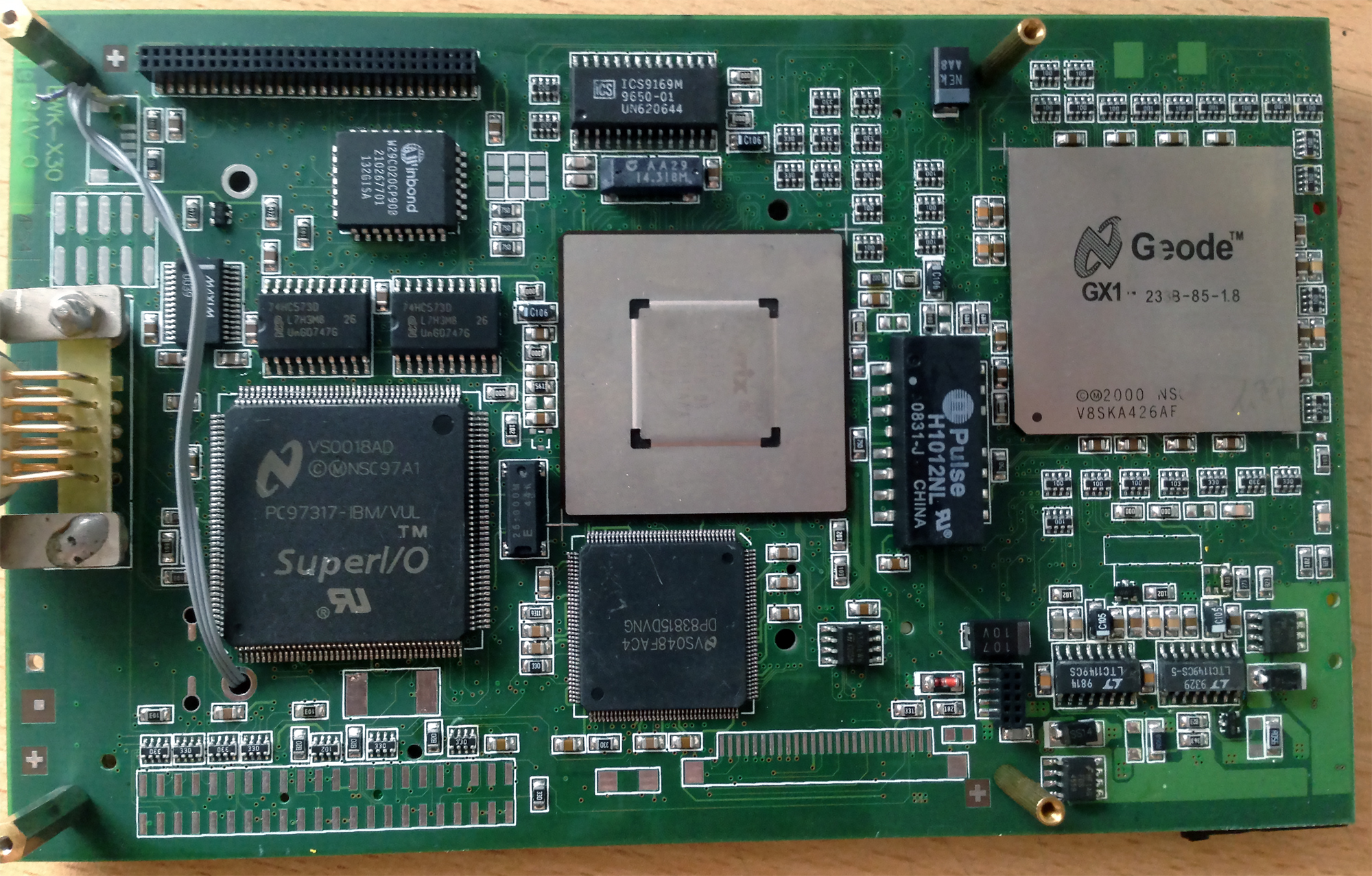

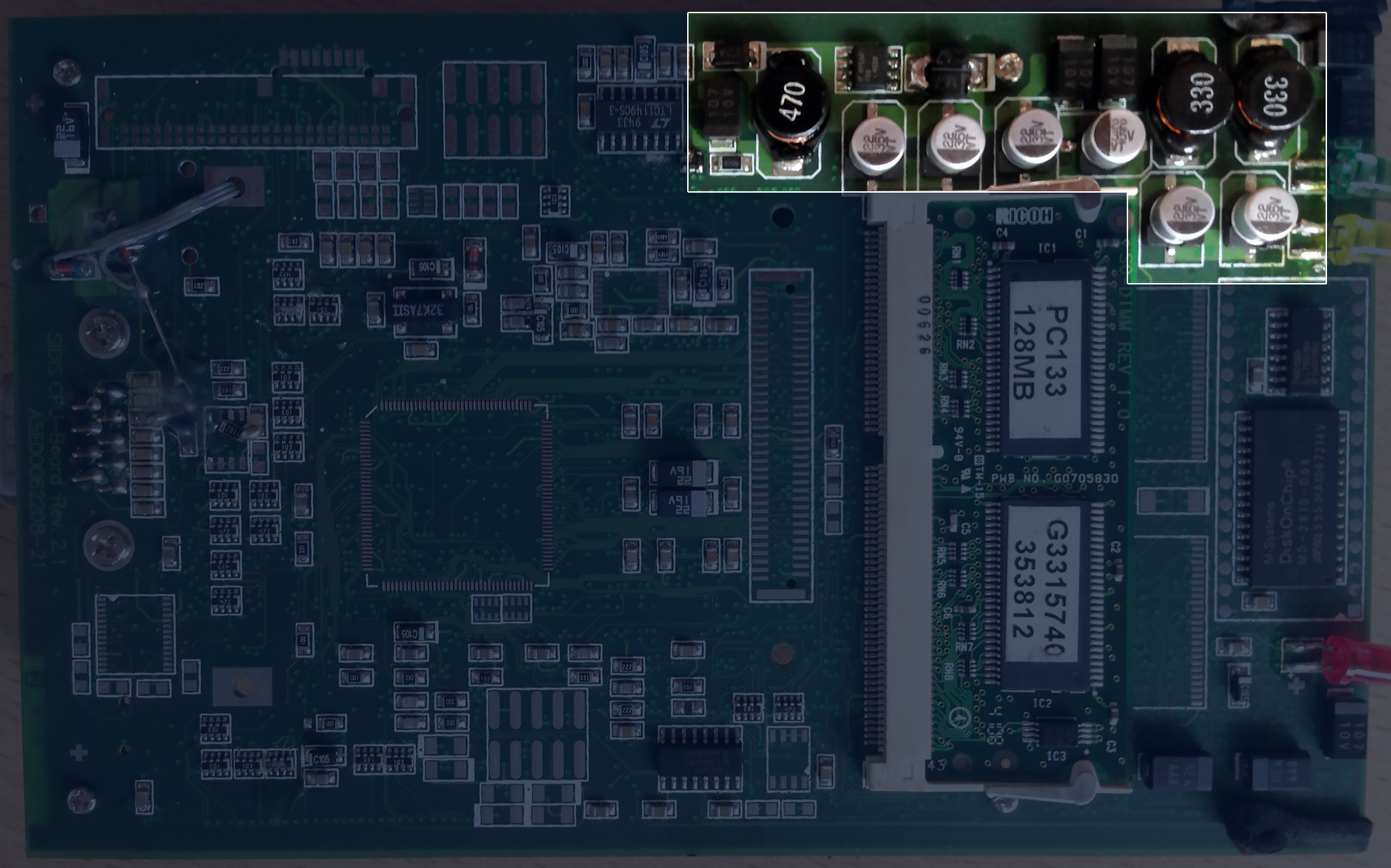

Так как компьютерная плата китайского клона не имеет Wi-Fi карты, множества компонентов и потребителей, которые имеются в оригинальной головке, есть смысл подключиться к шине 5В именно от её блока питания. Тем более мест возможного подключения на этой плате больше.

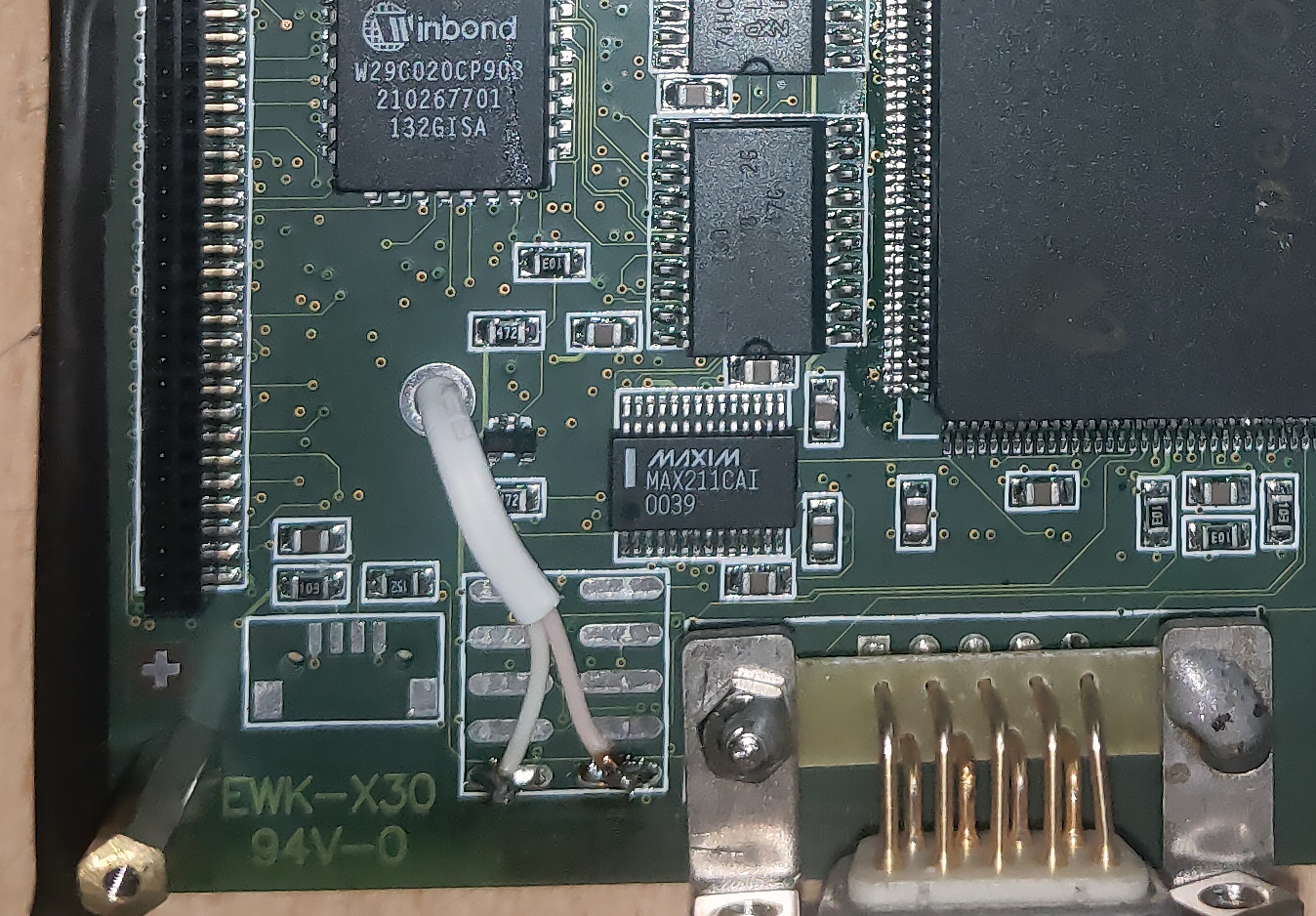

Как и в оригинальной головке, я задействовал неиспользующиеся контакты справа от разъёма кнопки и вывел провода питания маршрутизатора на обратную сторону компьютерной платы GT1.

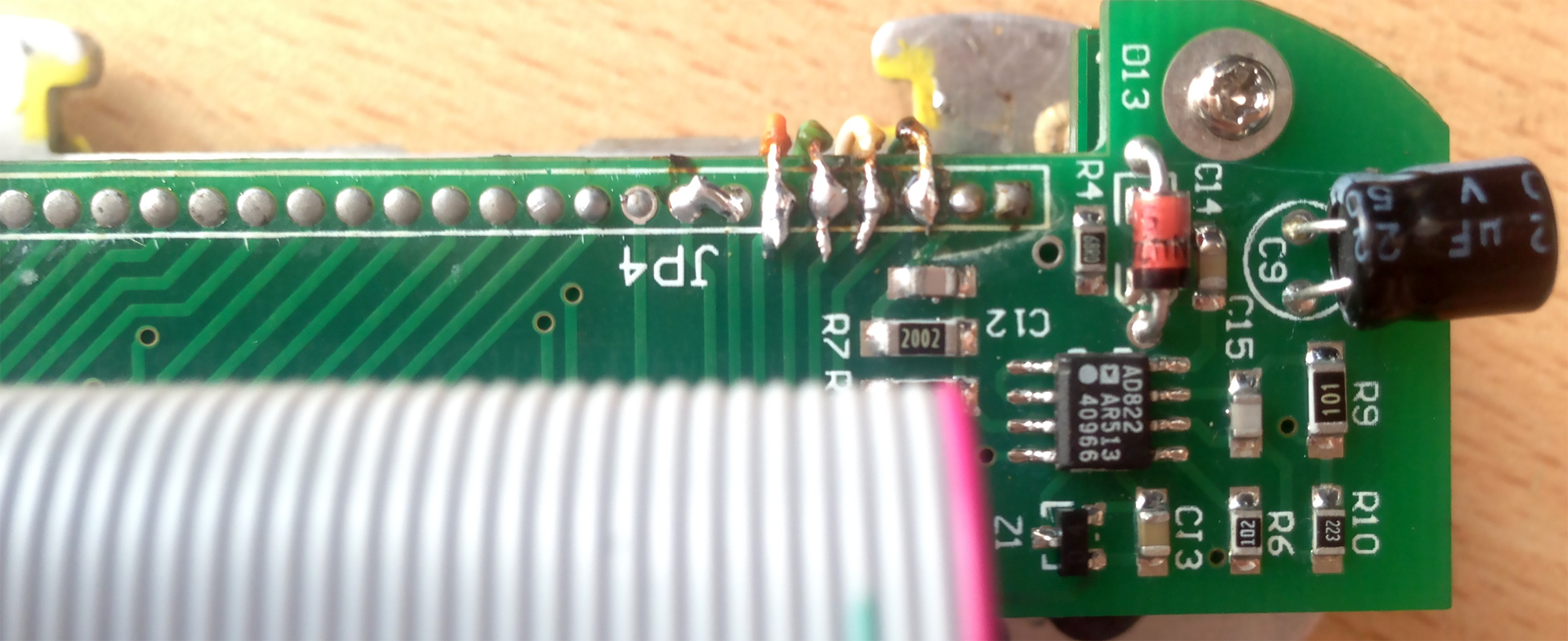

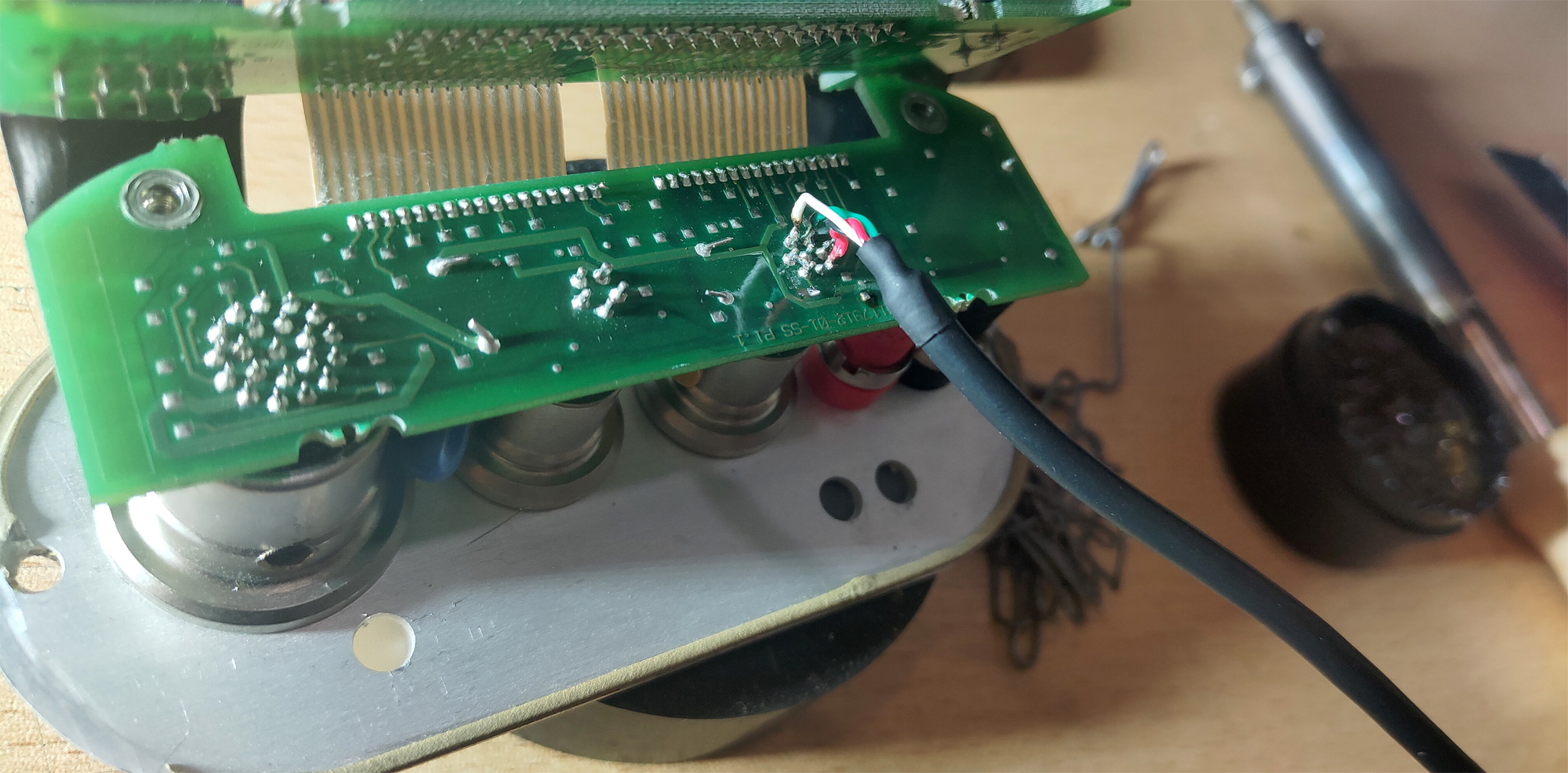

Сетевой кабель я сымитировал так же на лицевой плате диагностической головки с внешними разъёмами. Но пайку осуществил в другом месте.
Подключаем, настраиваем маршрутизатор и собираем корпус головки. Модификация китайского клона полностью завершена.
Я ничего не понял 🤪
Тогда отправляем головку по почте мне, через неделю забираем готовой и настроенной. Или покупаем уже готовую. Не понимая легко сломать, а починить такой прибор нереально. Мяу.
